Материалы сиденья: латунь
Материалы дисков: Чугун
Материалы стержня: Q235
Торцевое соединение: Фланец
Работа: маховик
1. Точное литье корпуса клапана. Квалифицированный чугунный материал. Прекрасный внешний вид, без трахомы.
2. Диск клапана и седло клапана сварены из латуни для повышения герметичности и износостойкости.
3. Клапан сначала грунтуется, а затем наносится верхний слой, чтобы обеспечить внешний вид продукта.

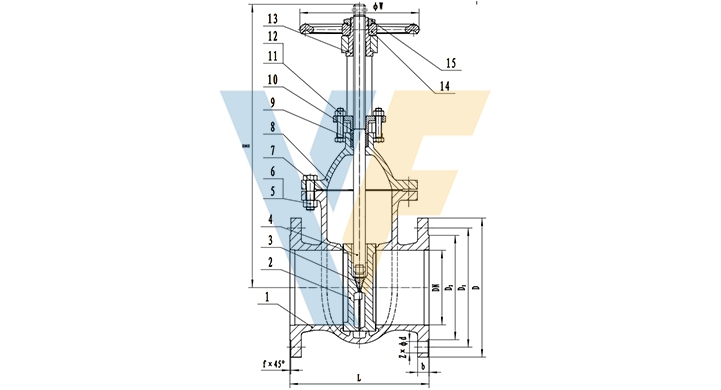

| Size | L | D | D1 | D2 | Z-φd | H | φW | |
| DN | NPS（Inch） | |||||||
| 50 | 2'' | 180 | 160 | 125 | 100 | 20-3 | 260 | 180 |
| 65 | 2 1/2'' | 195 | 180 | 145 | 120 | 20-3 | 300 | 180 |
| 80 | 3'' | 210 | 195 | 160 | 135 | 22-3 | 345 | 200 |
| 100 | 4'' | 230 | 215 | 180 | 155 | 22-3 | 395 | 200 |
| 125 | 5'' | 255 | 245 | 210 | 185 | 24-3 | 478 | 240 |
| 150 | 6'' | 280 | 280 | 240 | 210 | 24-3 | 558 | 240 |
| 200 | 8'' | 330 | 335 | 295 | 265 | 26-3 | 720 | 320 |
| 250 | 10'' | 450 | 390 | 350 | 320 | 28-3 | 845 | 320 |
| 300 | 12" | 500 | 440 | 400 | 368 | 28-4 | 990 | 400 |
| 350 | 14" | 550 | 500 | 460 | 428 | 30-4 | 1175 | 400 |
| 400 | 16" | 600 | 565 | 515 | 482 | 32-4 | 1250 | 500 |
1. Дизайн и производство в соответствии с API609.
2. Лицом к лицу согласно ANIS B16.10.
3. Сверление фланцев по КЛАССУ 150/PN10/PN16/10K
4. Сверление верхнего фланца в соответствии с ISO 5211.
5. Испытание под давлением в соответствии с API598.
