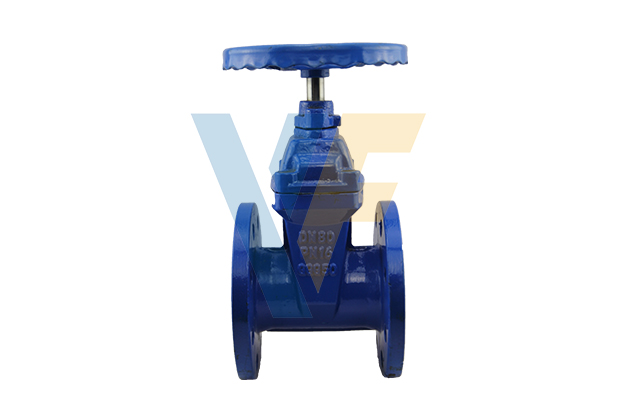

Диск клапана уплотнен резиной для обеспечения отличного герметизирующего эффекта за счет упругой деформации резины. Неподъемные задвижки с упругим седлом решают общие проблемы задвижек, такие как утечка, ржавчина и т. д., и экономят место для установки. Он широко используется в водопроводной промышленности, очистке сточных вод, судостроении, нефтяной, химической, пищевой, фармацевтической, текстильной, электроэнергетике, металлургии и трубопроводах энергетических систем для регулировки и отключения жидкостей.

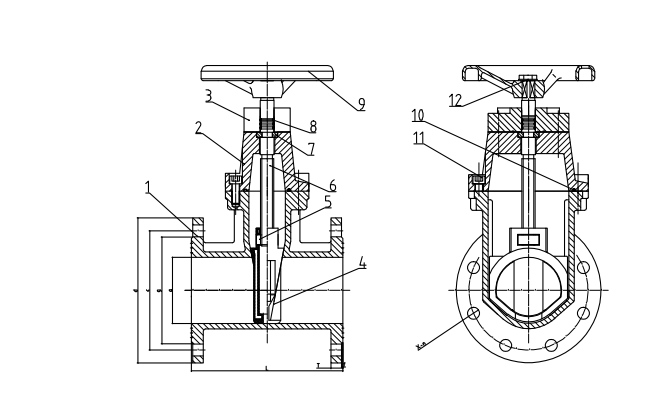

Материал корпуса: чугун GG25, ковкий чугун GGG40, GGG50
Материалы дисков: ковкий чугун с покрытием из EPDM/NBR.
Материалы штока: углеродистая сталь, нержавеющая сталь 416, нержавеющая сталь 304, латунь, бронза.
Болт: углеродистая сталь, нержавеющая сталь 304, нержавеющая сталь 316
Прокладка: EPDM, NBR
Покрытие: ковкий чугун GGG40, GGG50
Уплотнительное кольцо: EPDM, NBR, силикон
Упорный подшипник: латунь
Сальник: ковкий чугун GGG40, GGG50
Пыленепроницаемая прокладка: EPDM/NBR
Маховик: ковкий чугун GGG40, GGG50
Торцевое соединение: фланцевое
1. Уплотнение разработано с пылезащитным кольцом и тремя уплотнительными кольцами, надежное уплотнение, заменяемое в режиме онлайн.
2. Как ворота, так и подшипник из алюминиевой бронзы имеют внутреннюю конструкцию, хорошую самосмазку, высокую прочность и могут заменить подшипник из алюминиевой бронзы без необходимости полной замены ворот после длительного использования.
3. Резиновые затворы с защитой от коррозии, хорошей герметичностью.
4. Усовершенствованная обработка поверхности, покрытая нетоксичным эпоксидным статическим порошком, антикоррозийным, экологически чистым, может использоваться в трубопроводе питьевой воды.
5. Корпус разработан без прорези для ворот, плавный проход не будет заполнять примеси, что больше подходит для условий работы сточных вод.
6. Встроенное уплотнение работает надежно. Для уплотнения высокого давления, оставляющего нулевую утечку при 1,5-кратном номинальном давлении, а для уплотнения низкого давления - менее 0,02 МПа. Крышка на болтах
Сменное уплотнительное кольцо
Клин с резиновым покрытием, латунная клиновая гайка.
Эпоксидное покрытие на основе сплавления внутри и снаружи, синий цвет RAL 5017, толщина 200 микрон.
Рабочее давление от -1 до +16 бар и рабочая температура от -10 до +80℃
| SIZE | L(mm) | a(mm) | d(mm) | c(mm) | x-n | T(mm) | f(mm) | g(mm) | Pressure | ||
| DN | IN | PN10/PN16 | PN10/PN16 | PN10 | PN16 | ||||||
| 50 | 2" | 178 | 50 | 165 | 125 | 4-φ18 | 19 | 2 | 99 | PN10/16 | |
| 65 | 2.5" | 190 | 65 | 185 | 145 | 4-φ18 | 19 | 2 | 118 | ||
| 80 | 3" | 203 | 80 | 200 | 160 | 4-φ18 | 8-φ18 | 19 | 3 | 132 | |
| 100 | 4" | 229 | 100 | 220 | 180 | 8-φ18 | 19 | 3 | 156 | ||
| 125 | 5" | 254 | 125 | 250 | 210 | 8-φ18 | 19 | 3 | 184 | ||
| 150 | 6" | 267 | 150 | 285 | 240 | 8-φ23 | 19 | 3 | 211 | ||
| 200 | 8" | 292 | 200 | 340 | 295 | 8-φ23 | 12-φ23 | 21 | 3 | 266 | |
| 250 | 10" | 330 | 250 | 395 | 350/355 | 12-φ23 | 12-φ26 | 22 | 3 | 319 | |
| 300 | 12" | 356 | 300 | 445 | 400/410 | 12-φ23 | 12-φ26 | 25 | 4 | 370 | |
| 350 | 14" | 381 | 350 | 515 | 460/470 | 16-φ23 | 16-φ26 | 25 | 4 | 430 | |
| 400 | 16" | 406 | 400 | 580 | 515/525 | 16-φ26 | 16-φ31 | 28 | 4 | 475 | |
| 450 | 18" | 432 | 450 | 650 | 565/585 | 20-φ26 | 20-φ31 | 29 | 4 | 530 | |
| 500 | 20" | 457 | 500 | 670/715 | 620/650 | 20-φ26 | 20-φ34 | 29 | 4 | 580 | |
| 600 | 24" | 508 | 600 | 780/810 | 725/770 | 20-φ30 | 20-φ36 | 38 | 4 | 680 | |
| 800 | 32" | 660 | 800 | 1010/1025 | 950 | 24-φ34 | 24-φ40 | 44 | 5 | 905 | PN10 |
| 900 | 36" | 711 | 900 | 1115/1125 | 1050 | 28-φ34 | 28-φ40 | 46 | 5 | 1001 | |
| 1000 | 40" | 811 | 1000 | 1230/1255 | 1160/1170 | 28-φ37 | 28-φ43 | 50 | 5 | 1112 | |
1. Дизайн и производство в соответствии с BS5163.
2. Лицом к лицу в соответствии с BS5163
3. Сверление фланцев согласно BS5163
4. Испытание под давлением в соответствии с BS5146.
