| No. | Части | Материалы |
| 1 | Тело | Чугун, ковкий чугун, WCB, нержавеющая сталь, бронза |
| 2 | Диск | Ковкий чугун, WCB, CF8, CF8M, Al-бронза C958 |
| 3 | Корень | SS416, SS304, SS316 |
| 4 | Завершение соединения | Вафли |
| 5 | Сиденье | NBR, EPDM, VITON, PTFE |
| 6 | Работать | Ручной, червячный, пневматический, с электроприводом |
| 7 | Тип | Двойная полуось без штифта |
Толщина пластины двустворчатого клапана с двойным валом меньше, а часть штока исключена, так что объем всего клапана, снижение веса не только экономят материал, но также могут быть оснащены меньшими характеристиками работы клапана. привод, конструкция особенно подходит для дроссельной заслонки большого диаметра; также значительно снижает сложность обработки, сборки, снижает стоимость клапана.
1. Одиночный эксцентриковый дисковый вал
2. Шток с защитой от выдувания
3. Двунаправленный
4. Пожаробезопасный дизайн
5. Сиденье с низким коэффициентом трения
6. Нулевая утечка

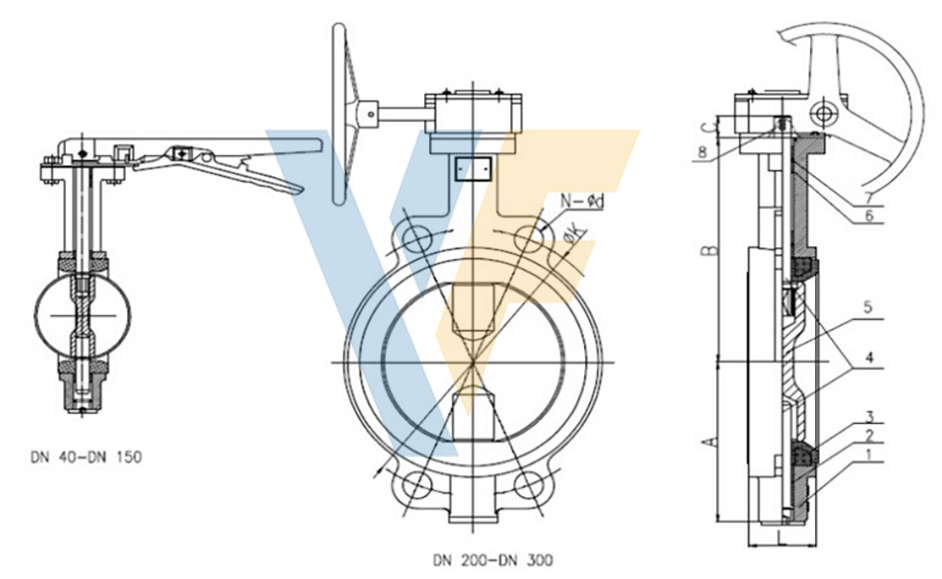

| РАЗМЕР | A | B | C | L | ANSI 150B | DIN PN 10 | DIN PN 16 | JIS 10K | ISO 5211 | Top Flange | |||||||
| mm | in | øK | N-ød | øK | N-ød | øK | N-ød | øK | N-ød | øD | øD1 | N-øG | |||||
| 40 | 1.5" | 67 | 141 | 32 | 33 | 98.5 | 4-ø16 | 110 | 4-ø18 | 110 | 4-ø18 | 105 | 4-ø19 | 65 | 50 | 4-ø8 | F05 |
| 50 | 2" | 67 | 141 | 32 | 43 | 120.6 | 4-ø19 | 125 | 4-ø18 | 125 | 4-ø18 | 120 | 4-ø19 | 65 | 50 | 4-ø8 | F05 |
| 65 | 2½" | 75 | 151 | 32 | 46 | 139.7 | 4-ø19 | 145 | 4-ø18 | 145 | 4-ø18 | 140 | 4-ø19 | 65 | 50 | 4-ø8 | F05 |
| 80 | 3" | 95 | 160 | 32 | 46 | 152.4 | 4-ø19 | 160 | 8-ø18 | 160 | 8-ø18 | 150 | 8-ø19 | 65 | 50 | 4-ø8 | F05 |
| 100 | 4" | 111 | 180 | 32 | 52 | 190.5 | 8-ø19 | 180 | 8-ø18 | 180 | 8-ø18 | 175 | 8-ø19 | 90 | 70 | 4-ø10 | F07 |
| 125 | 5" | 129 | 193 | 32 | 56 | 215.9 | 8-ø22.4 | 210 | 8-ø18 | 210 | 8-ø18 | 210 | 8-ø23 | 90 | 70 | 4-ø10 | F07 |
| 150 | 6" | 142 | 207 | 32 | 56 | 241.3 | 8-ø22.4 | 240 | 8-ø22 | 240 | 8-ø22 | 240 | 8-ø23 | 90 | 70 | 4-ø10 | F07 |
| 200 | 8" | 170 | 240 | 45 | 60 | 298.4 | 8-ø22.4 | 295 | 8-ø22 | 295 | 12-ø22 | 290 | 12-ø23 | 125 | 102 | 4-ø12 | F10 |
| 250 | 10" | 206 | 270 | 45 | 68 | 361.9 | 12-ø25.4 | 350 | 12-ø22 | 355 | 12-ø26 | 355 | 12-ø25 | 125 | 102 | 4-ø12 | F10 |
| 300 | 12" | 238 | 316 | 45 | 78 | 431.8 | 12-ø25.4 | 400 | 12-ø22 | 410 | 12-ø26 | 400 | 16-ø25 | 125 | 102 | 4-ø12 | F10 |
Конструкция клапана: API 609, MSS SP-67
Лицом к лицу: API 609, MSS SP-67, DIN3202, BS EN558-1
Испытание под давлением: API 598
Сверление фланцев: ANSI B16.1 class125, BS4504 PN10/PN16, DIN2501 PN10/PN16
Верхний фланец: ISO5211
