Материал корпуса: CF8, CF8M, CF3, CF3M
Материалы дисков: CF8, CF8M, CF3, CF3M
Материалы штока: углеродистая сталь, нержавеющая сталь 416, нержавеющая сталь 304, латунь, бронза.
Болт: углеродистая сталь, нержавеющая сталь 304, нержавеющая сталь 316
Прокладка: EPDM, NBR
Покрытие: ковкий чугун GGG40, GGG50
Уплотнительное кольцо: EPDM, NBR, силикон
Упорный подшипник: латунь
Сальник: ковкий чугун GGG40, GGG50
Пыленепроницаемая прокладка: EPDM/NBR
Маховик: ковкий чугун GGG40, GGG50
Торцевое соединение: фланцевое
1. Простая конструкция, небольшой внешний размер, короткая длина конструкции, небольшой объем, легкий вес, подходит для клапанов большого диаметра.
2. При полном открытии эффективная площадь проходного сечения канала седла велика, а сопротивление жидкости мало.
3. Удобное открытие и закрытие, быстрая и хорошая регулировка.
4. Момент открытия и закрытия невелик, потому что диск с обеих сторон вращающегося вала почти одинаково воздействует на среду, а направление крутящего момента противоположно, поэтому для открытия и закрытия требуется меньшее усилие.
5. Материалы уплотняющей поверхности, как правило, из резины и пластика, что обеспечивает хорошую герметизацию при низком давлении.
6. Точное литье корпуса клапана. Квалифицированный материал WCB. Прекрасный внешний вид, без трахомы.
7. Седло клапана из ПТФЭ полностью отлито под давлением, а затем подвергнуто механической обработке. Для обеспечения плотности и герметичности.
8. Конструкция двойных уплотнительных колец предотвращает утечку из вала.

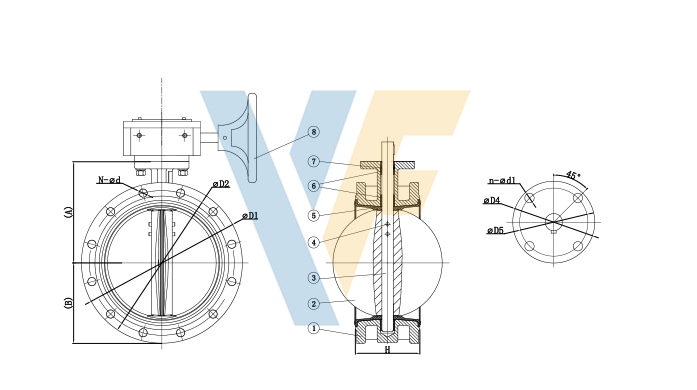

| SIZE | A | B | H±3 | PN10 | φD4 | φD5 | n-φd1 | ||
| φD1 | φD2 | N-φd | |||||||
| DN50 | 120 | 80 | 108 | 165 | 125 | 4-φ19 | 65 | 50 | 4-φ8 |
| DN65 | 125 | 75 | 112 | 185 | 145 | 4-φ19 | 65 | 50 | 4-φ8 |
| DN80 | 130 | 90 | 114 | 200 | 160 | 8-φ19 | 65 | 50 | 4-φ8 |
| DN100 | 165 | 115 | 127 | 220 | 180 | 8-φ19 | 90 | 70 | 4-φ10 |
| DN125 | 180 | 110 | 140 | 250 | 210 | 8-φ19 | 90 | 70 | 4-φ10 |
| DN150 | 190 | 150 | 140 | 285 | 240 | 8-φ23 | 90 | 70 | 4-φ10 |
| DN200 | 240 | 160 | 152 | 340 | 295 | 8-φ23 | 125 | 102 | 4-φ12 |
| DN250 | 260 | 195 | 165 | 395 | 350 | 12-φ23 | 125 | 102 | 4-φ12 |
| DN300 | 300 | 220 | 178 | 445 | 400 | 12-φ23 | 125 | 102 | 4-φ12 |
| DN350 | 330 | 245 | 190 | 505 | 460 | 16-φ23 | 125 | 102 | 4-φ12 |
1. Дизайн и производство в соответствии с API609.
2.Лицом к лицу согласно ANIS B16.10.
3.Сверление фланцев по КЛАССУ 150/PN10/PN16/10K
4. Сверление верхнего фланца в соответствии с ISO 5211.
5. Испытание под давлением в соответствии с API598.
