Поворотный затвор Yifa имеет изысканный внешний вид, малый крутящий момент открытия, а корпус клапана покрыт эпоксидным порошком. Режим работы может быть ручной, червячный, пневматический или электрический, диапазон давления PN1,0-1,6 МПа, номинальный диаметр DN50-2200 мм, материал может быть чугун, ковкий чугун, литая сталь и нержавеющая сталь. Он широко используется в общих отраслях промышленности, таких как нефть, газ, химическая промышленность и водоподготовка.
1. Yifa lug butterfly valve has GG25 Cast Iron Body (GGG40 Ductile Iron is optional)
2. Different sealing materials are available, such as EPDM, NBR, PTFE, Viton etc.
3. Compact design saves space, light weight, easy to install and budget friendly
4. With ISO5211 top ange, direct mounting of gearbox, pneumatic or electric actuator is possible without any need for additional parts
5. Anti blow-out stem allows safety during operation
6. No need for additional gaskets for installation on the pipeline

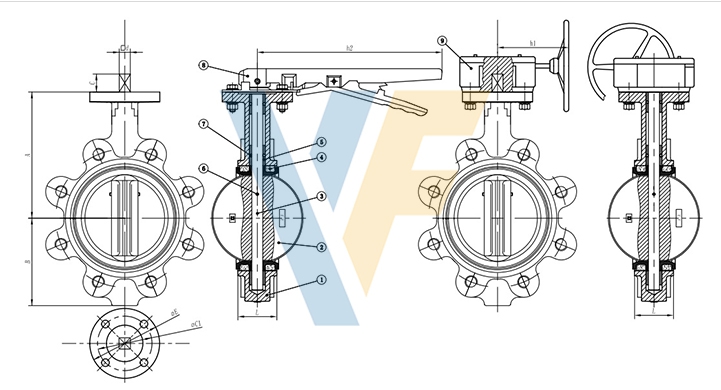

| Size | L | A | B | C | d | h1 | h2 | ISO5211 | PN10 | PN16 | PN6 | JIS5K | JIS10K | |||||||||
| mm | in | Top flange | φE | φC1 | n1-φd1 | PCD | n-M | PCD | n-M | PCD | n-M | PCD | n-M | PCD | n-M | |||||||
| 50 | 2 | 43 | 134.5 | 65 | 32 | 9 | 160 | 215 | F05 | 65 | 50 | 4-8 | 125 | 4-M16 | 125 | 4-M16 | 110 | 4-M12 | 105 | 4-M12 | 120 | 4-M16 |
| 65 | 2.5 | 46 | 149.5 | 80 | 32 | 9 | 160 | 215 | F05 | 65 | 50 | 4-8 | 145 | 4-M16 | 145 | 4-M16 | 130 | 4-M12 | 130 | 4-M12 | 140 | 4-M16 |
| 80 | 3 | 46 | 161 | 93 | 32 | 9 | 160 | 215 | F05 | 65 | 50 | 4-8 | 160 | 8-M16 | 160 | 8-M16 | 150 | 4-M16 | 145 | 4-M16 | 150 | 8-M16 |
| 100 | 4 | 52 | 172.5 | 107 | 32 | 11 | 160 | 255 | F07 | 90 | 70 | 4-10 | 180 | 8-M16 | 180 | 8-M16 | 170 | 4-M16 | 165 | 8-M16 | 175 | 8-M16 |
| 125 | 5 | 56 | 198 | 117 | 32 | 14 | 160 | 255 | F07 | 90 | 70 | 4-10 | 210 | 8-M16 | 210 | 8-M16 | 200 | 8-M16 | 200 | 8-M16 | 210 | 8-M20 |
| 150 | 6 | 56 | 205.5 | 140 | 32 | 14 | 160 | 255 | F07 | 90 | 70 | 4-10 | 240 | 8-M20 | 240 | 8-M20 | 225 | 8-M16 | 230 | 8-M16 | 240 | 8-M20 |
| 200 | 8 | 60 | 243.5 | 163 | 45 | 17 | 227 | 375 | F10 | 125 | 102 | 4-12 | 295 | 8-M20 | 295 | 12-M20 | 280 | 8-M16 | 280 | 8-M20 | 290 | 12-M20 |
| 250 | 10 | 68 | 272 | 205 | 45 | 22 | 227 | 385 | F10 | 125 | 102 | 4-12 | 350 | 12-M20 | 355 | 12-M20 | 335 | 12-M16 | 345 | 12-M20 | 355 | 12-M22 |
| 300 | 12 | 78 | 321 | 247 | 45 | 22 | 227 | 385 | F10 | 125 | 102 | 4-12 | 400 | 12-M20 | 410 | 12-M20 | 395 | 12-M20 | 390 | 12-M20 | 400 | 16-M22 |
| 350 | 14 | 78 | 327 | 268 | 45 | 22 | 227 | 385 | F10 | 125 | 102 | 4-12 | 460 | 16-M20 | 470 | 16-M20 | 445 | 12-M20 | 435 | 12-M22 | 445 | 16-M22 |
1. Дизайн и производство в соответствии с API609.
2. Лицом к лицу в соответствии с API609
3. Торцевой фланец по ANSI B16.1 class125, BS4504 PN10/PN16, DIN2501 PN10/PN16
4. Испытание под давлением в соответствии с API598.
5. Верхний фланец: ISO5211.
