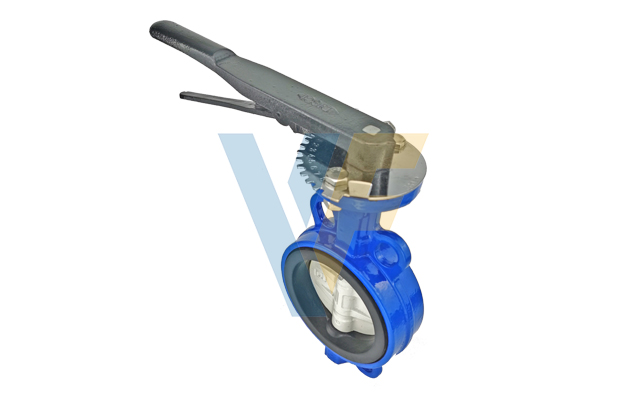

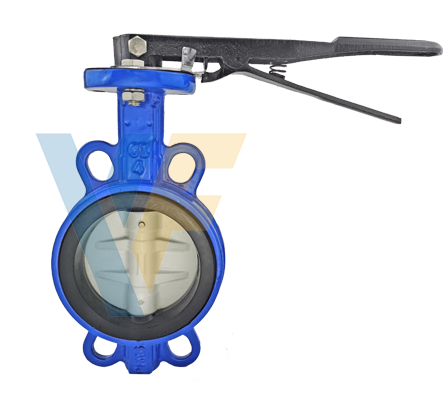

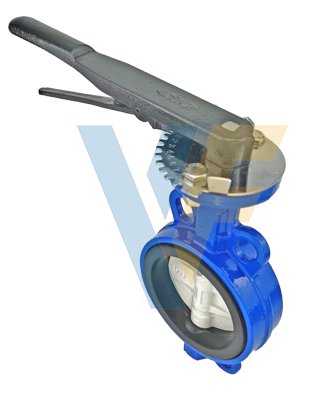

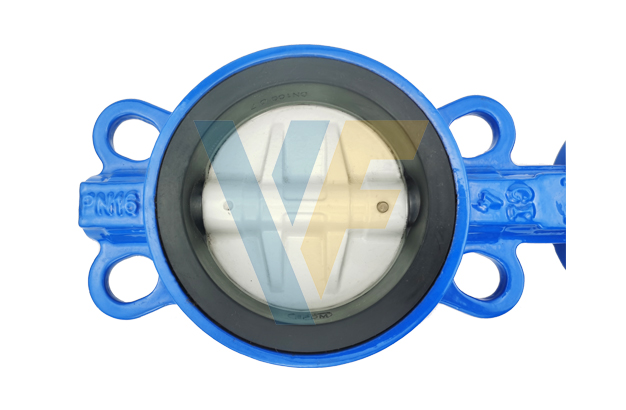

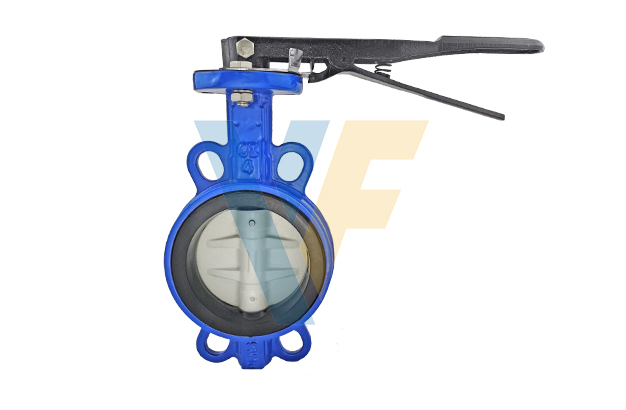

| No. | Части | Материалы |
| 1 | Тело | Чугун, Ковкий чугун, Углеродистая сталь, Нержавеющая сталь |
| 2 | Диск | Ковкое железо + никелированное покрытие, нержавеющая сталь, алюминиевая бронза |
| 3 | Корень | Нержавеющая сталь |
| 4 | втулка | PTFE,Смазанная бронза |
| 5 | Сиденье | EPDM, NBR, Neoprene, Viton, PTFE |
| 6 | Приколоть | Нержавеющая сталь |
| 7 | уплотнительное кольцо | EPDM, NBR |
1. Простая конструкция, небольшой внешний размер, короткая длина конструкции, небольшой объем, легкий вес, подходит для клапанов большого диаметра.
2. При полном открытии эффективная площадь проходного сечения канала седла велика, а сопротивление жидкости мало.
3. Удобное открытие и закрытие, быстрая и хорошая регулировка.
4. Момент открытия и закрытия невелик, потому что пластина-бабочка с обеих сторон вращающегося вала в основном равна действию среды, а направление крутящего момента противоположно, поэтому открытие и закрытие требуют меньших усилий.
5. Материалы уплотняющей поверхности, как правило, из резины и пластика, что обеспечивает хорошую герметизацию при низком давлении.

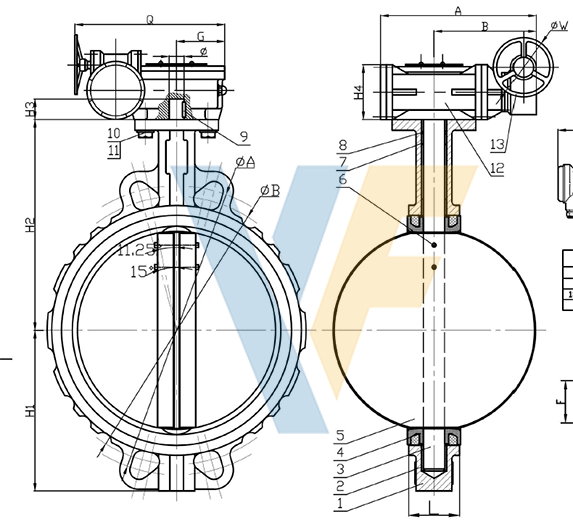

| Размер | H1 | H2 | H3 | φA | φB | L | φ | PN10 | PN16 | 150LB | JIS10K | |||||
| DN | IN | PCD | n-φd | PCD | n-φd | PCD | n-φd | PCD | n-φd | |||||||
| DN40 | 1.5" | 65 | 128 | 32 | 110 | 95 | 33 | 12.7 | 110 | 4-φ18 | 110 | 4-φ18 | 98.5 | 4-φ16 | 105 | 4-φ19 |
| DN50 | 2" | 75 | 129 | 32 | 125 | 105 | 43 | 12.7 | 125 | 4-φ18 | 125 | 4-φ18 | 120.6 | 4-φ19 | 120 | 4-φ19 |
| DN65 | 2.5" | 82 | 136 | 32 | 145 | 127 | 46 | 12.7 | 145 | 4-φ18 | 145 | 4-φ18 | 139.7 | 4-φ19 | 140 | 4-φ19 |
| DN80 | 3" | 99 | 153 | 32 | 160 | 145 | 46 | 12.7 | 160 | 8-φ18 | 160 | 8-φ18 | 152.4 | 4-φ19 | 150 | 8-φ19 |
| DN100 | 4" | 110 | 167 | 32 | 190.5 | 165 | 52 | 15.8 | 180 | 8-φ18 | 180 | 8-φ18 | 190.5 | 8-φ19 | 175 | 8-φ19 |
| DN125 | 5" | 125 | 193 | 32 | 216 | 200 | 56 | 18.9 | 210 | 8-φ18 | 210 | 8-φ18 | 215.9 | 8-φ22.4 | 210 | 8-φ23 |
| DN150 | 6" | 145 | 209 | 32 | 241.3 | 225 | 56 | 18.9 | 240 | 8-φ22 | 240 | 8-φ22 | 241.3 | 8-φ22.4 | 240 | 8-φ23 |
| DN200 | 8" | 170 | 251 | 40 | 298.4 | 280 | 60 | 22.2 | 295 | 8-φ22 | 295 | 12-φ22 | 298.4 | 8-φ22.4 | 290 | 12-φ23 |
| DN250 | 10" | 210 | 280 | 45 | 361.9 | 350 | 68 | 28.6 | 350 | 12-φ22 | 355 | 12-φ26 | 361.9 | 12-φ25.4 | 355 | 12-φ25 |
| DN300 | 12" | 240 | 315 | 45 | 431.8 | 400 | 78 | 31.6 | 400 | 12-φ22 | 410 | 12-φ26 | 431.8 | 12--φ25.4 | 400 | 16-φ25 |
| DN350 | 14" | 260 | 348 | 45 | 476.2 | 445 | 78 | 31.6 | 460 | 16-φ22 | 470 | 16-φ26 | 476.2 | 12-φ28.4 | 445 | 16-φ25 |
| DN400 | 16" | 295.5 | 392.5 | 52 | 540 | 510 | 102 | 33 | 515 | 16-φ26 | 525 | 16-φ30 | 539.7 | 16-φ28.4 | 510 | 16-φ27 |
| DN450 | 18" | 322.5 | 401.5 | 52 | 585 | 565 | 114 | 38 | 565 | 20-φ26 | 585 | 20-φ30 | 577.8 | 16-φ31.8 | 565 | 20-φ27 |
| DN500 | 20" | 362.5 | 451.5 | 64 | 650 | 620 | 127 | 41 | 620 | 20-φ26 | 650 | 20-φ33 | 635 | 20-φ31.8 | 620 | 20-φ27 |
| DN600 | 24" | 428.5 | 541.5 | 70 | 770 | 725 | 154 | 50.5 | 725 | 20-φ30 | 770 | 20-φ36 | 749.3 | 20-φ35.1 | 730 | 24-φ33 |
Дизайн и производство: EN593, API609 1. Расстояние между сторонами: EN 558-1, серия 20, API 609.
2. Конец фланца: EN1092-2 PN10/16, ANSI B16.1, BS10 Таблица D/E
3. Верхний фланец: ISO5211
4. Диапазон размеров: DN40 - DN600
5.Макс. рабочее давление: 1,0/1,6 МПа
6. Инспекционный тест: EN12266
7. Рабочая температура: EPDM ≤ 120°C, NBR ≤ 80°C
8. Подходящая среда: вода, нефть и газ.
9. Оператор: Рычаг, коробка передач, электрический или пневматический привод.
