Вафельный дисковый затвор с тройн

РАЗМЕР:
DN40-DN2000
Давление:
PN10,PN16,PN25,Class150
материалы корпуса клапана:
WCB, 304 ,316
Дисковые материалы:
WCB/CF3/ CF3M/CF8/CF8M
Материалы сиденья:
13cr SS/304/316
Применимая среда:
Вода, слабая кислотная основа, воздух, пар, масло и т. Д.
онлайн чат
Скачать PDF
Введение Функции Технические параметры Технический стандарт сопутствующие товары Спроси цену

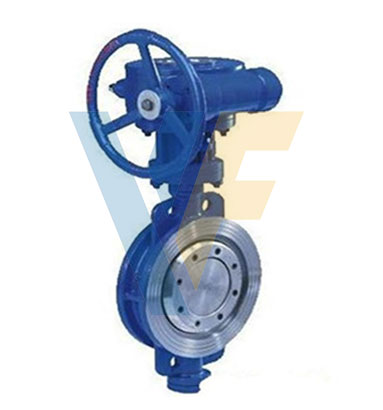

Внедрение продукции

Материалы сиденья: 13cr SS/304/316
Материалы дисков: WCB/CF3/CF3M/CF8/CF8M/
Материалы стержня: 2Cr13/304/316
Торцевое соединение: Вафля, LUG, фланец
Управление: Ручка, Червячная передача, Пневматика, Электромотор.

Вафельный дисковый затвор с тройн
Вафельный дисковый затвор с тройн

Особенности продукта

1. Точное литье корпуса клапана. Квалифицированный материал WCB. Прекрасный внешний вид и отсутствие трахомы.
2. Прочный и тяжелый корпус клапана.
3. Диск обрабатывается на прецизионном токарном станке с ЧПУ с высокой точностью.
4. Многослойное уплотнительное кольцо, обладающее преимуществами металлического и эластичного уплотнения. Отличные характеристики уплотнения в условиях высоких и низких температур
5. Шток из нержавеющей стали. Двойная прочность штока клапана после отпуска.
6. Перед отправкой с завода каждый клапан проверяется на предмет давления в кожухе и уплотнении.
7. Регулировочный винт червячной передачи оснащен защитной гайкой для защиты регулировочного винта от повреждений.

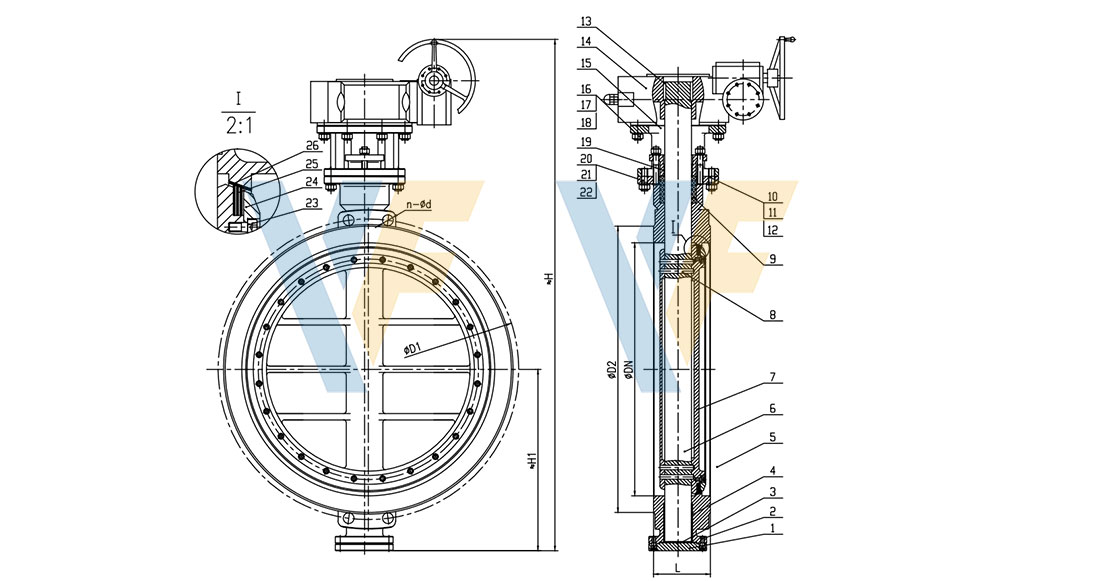

Технические параметры

Вафельный дисковый затвор с тройн

Size PN16 150LB
DN NPS（Inch） L D1 N-d L D1 N-d
40 3/4'' 43 110 4-18 43 98.4 4-16
50  2'' 43 125 4-18 43 120.7 4-18
65  2  1/2'' 46 145 4-18 46 139.7 4-18
80  3'' 49 160 8-18 49 152.4 4-18
100  4'' 56 180 8-18 56 190.5 8-18
125  5'' 64 210 8-18 64 215.9 8-22
150  6'' 70 240 8-22 70 241.3 8-22
200  8'' 71 295 12-22 71 298.5 8-22
250  10'' 76 355 12-26 76 362 12-26
300  12'' 83 410 12-26 83 431.8 12-26
350  14'' 92 470 16-26
400  16'' 102 525 16-30
450  18'' 114 585 20-30
500  20'' 127 650 20-33
600  24'' 154 770 20-36
700  28'' 165 840 24-36
800  32'' 190 950 24-39
900  36'' 203 1050 28-39
1000  40'' 216 1170 28-42
1200  48'' 254 1390 32-48
1400  56'' 279 1590 36-48
1600  64'' 318 1820 40-56
1800  72'' 356 2020 44-56
2000  80'' 406 2230 48-62

Технический стандарт

1. Дизайн и производство в соответствии с API609.
2.Лицом к лицу согласно ANIS B16.10.
3.Сверление фланцев по КЛАССУ 150/PN10/PN16/PN25
4. Сверление верхнего фланца в соответствии с ISO 5211.
5. Испытание под давлением в соответствии с API598.
