Материалы сиденья: 13cr SS/304/316
Материалы дисков: WCB/CF3/CF3M/CF8/CF8M
Материалы штока: 2Cr13/304/316
Торцевое соединение: Вафля, LUG, фланец
Управление: Ручка, Червячная передача, Пневматика, Электромотор.

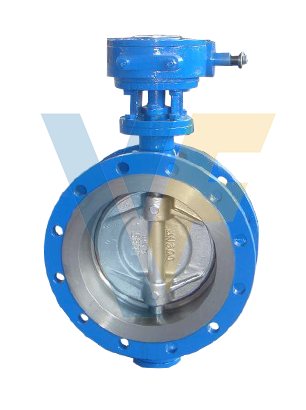

1. Точное литье корпуса клапана. Квалифицированный материал WCB. Прекрасный внешний вид и отсутствие трахомы.
2. Прочный и тяжелый корпус клапана.
3. Диск обрабатывается на прецизионном токарном станке с ЧПУ с высокой точностью.
4. Многослойное уплотнительное кольцо, обладающее преимуществами металлического и эластичного уплотнения. Отличные характеристики уплотнения в условиях высоких и низких температур
5. Шток из нержавеющей стали. Двойная прочность штока клапана после отпуска.
6. Перед отправкой с завода каждый клапан проверяется на давление корпуса и уплотнения.
7. Регулировочный винт червячной передачи оснащен защитной гайкой для защиты регулировочного винта от повреждений.

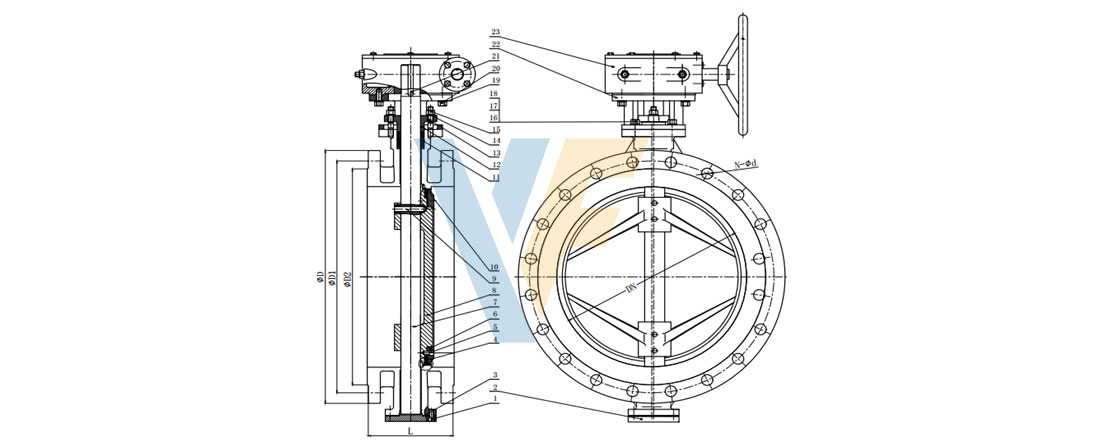

| Size | PN16 | 150LB | |||||
| DN | NPS（Inch） | L | D1 | N-d | L | D1 | N-d |
| 50 | 2'' | 108 | 125 | 4-18 | 108 | 120.7 | 4-18 |
| 65 | 2 1/2'' | 112 | 145 | 4-18 | 112 | 139.7 | 4-18 |
| 80 | 3'' | 114 | 160 | 8-18 | 114 | 152.4 | 4-18 |
| 100 | 4'' | 127 | 180 | 8-18 | 127 | 190.5 | 8-18 |
| 125 | 5'' | 140 | 210 | 8-18 | 140 | 215.9 | 8-22 |
| 150 | 6'' | 140 | 240 | 8-22 | 140 | 241.3 | 8-22 |
| 200 | 8'' | 152 | 295 | 12-22 | 152 | 298.5 | 8-22 |
| 250 | 10'' | 165 | 355 | 12-26 | 165 | 362 | 12-26 |
| 300 | 12'' | 178 | 410 | 12-26 | 178 | 431.8 | 12-26 |
| 350 | 14'' | 190 | 470 | 16-26 | |||
| 400 | 16'' | 216 | 525 | 16-30 | |||
| 450 | 18'' | 222 | 585 | 20-30 | |||
| 500 | 20'' | 229 | 650 | 20-33 | |||
| 600 | 24'' | 267 | 770 | 20-36 | |||
| 700 | 28'' | 292 | 840 | 24-36 | |||
| 800 | 32'' | 318 | 950 | 24-39 | |||
| 900 | 36'' | 330 | 1050 | 28-39 | |||
| 1000 | 40'' | 410 | 1170 | 28-42 | |||
| 1200 | 48'' | 470 | 1390 | 32-48 | |||
| 1400 | 56'' | 530 | 1590 | 36-48 | |||
| 1600 | 64'' | 600 | 1820 | 40-56 | |||
| 1800 | 72'' | 670 | 2020 | 44-56 | |||
| 2000 | 80'' | 760 | 2230 | 48-62 | |||
1. Дизайн и производство в соответствии с API609.
2.Лицом к лицу согласно ANIS B16.10.
3.Сверление фланцев по КЛАССУ 150/PN10/PN16/PN25
4. Сверление верхнего фланца в соответствии с ISO 5211.
5. Испытание под давлением в соответствии с API598.
