Корпус клапана изготовлен из нержавеющей стали, которая обладает хорошей коррозионной стойкостью и стойкостью к окислению по сравнению с ковким чугуном. Обладает более длительным сроком службы и высокой экономичностью. Полезная модель имеет преимущества простой конструкции, небольшого размера и легкого веса, а также удобна для монтажа и демонтажа.
Материал корпуса: нержавеющая сталь SS304, SS316
Материал диска: нержавеющая сталь SS304, SS316
Материал стержня: нержавеющая сталь SS410, SS420
Седло: ЭПДМ, ПТФЭ
Болт: нержавеющая сталь SS201
Втулка: ПТФЭ
Уплотнительное кольцо: EPDM, NBR
Привод: Ручка, Коробка передач, Пневматический привод, Электрический привод
Торцевое соединение: Фланец
1. Он имеет простую структуру, небольшой размер, короткую длину конструкции, небольшой объем и малый вес.
2. При полном открытии эффективная площадь проходного сечения канала седла клапана велика, а сопротивление жидкости мало.
3. Удобно открывать и закрывать, а характеристика потока близка к прямой, с хорошей регулировкой.
4. Крутящий момент открытия и закрытия невелик, потому что пластины-бабочки с обеих сторон вала в основном равны воздействию среды, а направление крутящего момента противоположно, поэтому открытие и закрытие относительно трудоемки.
5. Материалы уплотняющей поверхности, как правило, представляют собой резину и политетрафторэтилен, что обеспечивает хорошую герметизацию при низком давлении.
6. Корпус клапана изготовлен из нержавеющей стали с хорошей коррозионной стойкостью, стойкостью к окислению и длительным сроком службы.

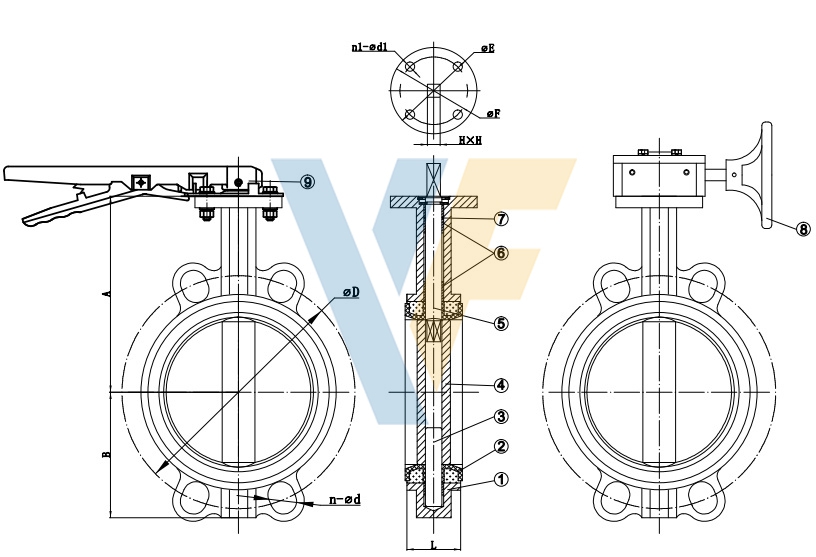

| DN | INCH | L | A | B | H | IS05211 | PN10 | PN16 | |||||
| m | in | Top Flange | φE | φF | n1-φd1 | φD | n-φd | φD | n-φd | ||||
| 50 | 2 | 42 | 128 | 64 | 9 | F05 | 65 | 50 | 4-φ8 | 125 | 4-φ18 | 125 | 4-φ18 |
| 65 | 2.5 | 45 | 135 | 85 | 9 | F05 | 65 | 50 | 4-φ8 | 145 | 4-φ18 | 145 | 4-φ18 |
| 80 | 3 | 45 | 144 | 95 | 9 | F05 | 65 | 50 | 4-φ8 | 160 | 8-φ18 | 160 | 8-φ18 |
| 100 | 4 | 50 | 163 | 101 | 11 | F07 | 90 | 70 | 4-φ10 | 180 | 8-φ18 | 180 | 8-φ18 |
| 125 | 5 | 53.5 | 189 | 117 | 14 | F07 | 90 | 70 | 4-φ10 | 210 | 8-φ18 | 210 | 8-φ18 |
| 150 | 6 | 56 | 203 | 130 | 14 | F07 | 90 | 70 | 4-φ10 | 240 | 8-φ22 | 240 | 8-φ22 |
| 200 | 8 | 59 | 243 | 168 | 17 | F10 | 125 | 102 | 4-φ12 | 295 | 8-φ22 | 295 | 12-φ22 |
| 250 | 10 | 65.5 | 268 | 202 | 22 | F10 | 125 | 102 | 4-φ12 | 350 | 12-φ22 | 355 | 12-φ26 |
| 300 | 12 | 76.5 | 313 | 239 | 22 | F10 | 125 | 102 | 4-φ12 | 400 | 12-φ22 | 410 | 12-φ26 |
1. Дизайн и производство в соответствии с BS5155.
2. Лицом к лицу в соответствии с API609.
3. Сверление фланцев по CLASS 150/PN10/PN16/10K.
4. Сверление верхнего фланца в соответствии с ISO 5211.
5. Испытание под давлением в соответствии с API598.
