Дроссельный клапан Yifa с полуупором имеет изысканный внешний вид, небольшой момент открытия, а корпус клапана покрыт эпоксидным порошком. Режим работы может быть ручной, червячный, пневматический или электрический, диапазон давления PN1,0-1,6 МПа, номинальный диаметр DN100-400 мм, материал может быть чугун, ковкий чугун, литая сталь и нержавеющая сталь. Он широко используется в общих отраслях промышленности, таких как нефть, газ, химическая промышленность и водоподготовка.
1. Дроссельная заслонка Yifa с полупроушинами имеет корпус из чугуна GG25 (ковкий чугун GGG40 не является обязательным).
2. Доступны различные уплотнительные материалы, такие как EPDM, NBR, PTFE, Viton и т. д.
3. Компактный дизайн экономит место, малый вес, простота установки и экономичность.
4. Благодаря верхнему размеру ISO5211 возможна прямая установка редуктора, пневматического или электрического привода без каких-либо дополнительных деталей.
5. Шток с защитой от выброса обеспечивает безопасность во время работы.
6. Отсутствие необходимости в дополнительных прокладках для установки на трубопровод
| DN400 | 540 | 495 | M22 | 88 | 290 | 362 | 4-18 | 33 | 175 | 140 |
| DN350 | 480 | 435 | M22 | 78 | 265 | 333 | 4-14 | 31.6 | 150 | 125 |
| DN300 | 430 | 390 | M20 | 78 | 226 | 317 | 4-14 | 31.6 | 150 | 125 |
| DN250 | 385 | 345 | M20 | 68 | 198 | 272 | 4-14 | 28.6 | 125 | 102 |
| DN200 | 320 | 280 | M20 | 60 | 163 | 239 | 4-14 | 22.1 | 125 | 102 |
| DN150 | 265 | 230 | M16 | 56 | 135 | 206 | 4-10 | 18.9 | 90 | 70 |
| DN125 | 235 | 200 | M16 | 56 | 123 | 191 | 4-10 | 18.9 | 90 | 70 |
| DN100 | 200 | 165 | M16 | 52 | 100 | 185 | 4-10 | 15.8 | 90 | 70 |

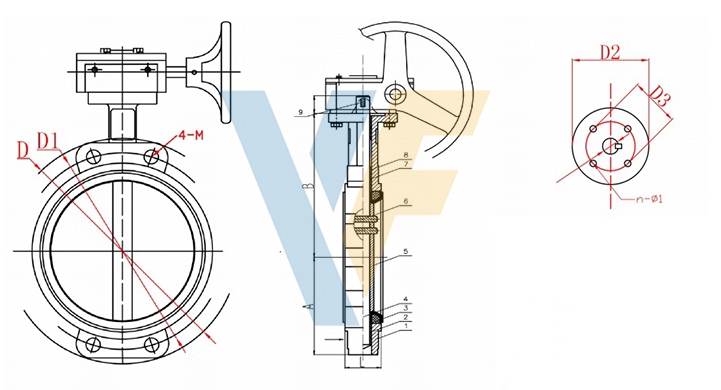

| DN(mm) | D | D1 | φ | L | A | B | n-φ1 | φ2 | D2 | D3 |
1. Design and manufacture according to API609.
2. Face to face according to API609
3. End flange according to ANSI B16.1 class125, BS4504 PN10/PN16, DIN2501 PN10/PN16
4. Pressure test according to API598.
5. Top flange: ISO5211.
