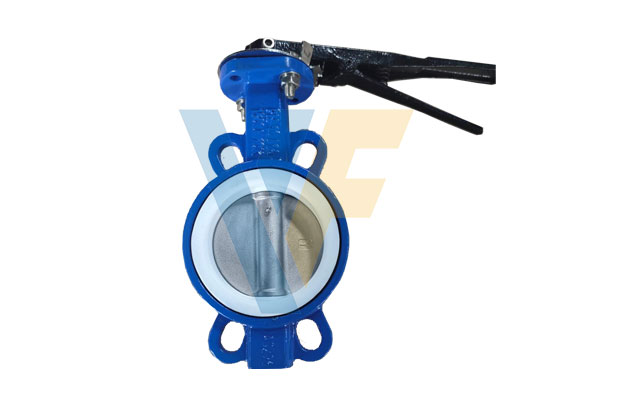

Клапан-бабочка с футеровкой из ПТФ-Luoyang YiFa Machinery Technology Co.,Ltd

Внедрение продукции

Дроссельная заслонка из ПТФЭ предназначена для адаптации к некоторым агрессивным средам с сильной кислотой, сильной щелочью, нефтью, химикатами, пищевыми продуктами и другими специальными областями. Материал ПТФЭ обладает сильными антикоррозионными характеристиками. В обычных условиях он может заменить клапан из нержавеющей стали для экономии средств.

Особенности продукта

1. Простая конструкция, небольшой внешний размер, короткая длина конструкции, небольшой объем, легкий вес, подходит для клапанов большого диаметра.

2. При полном открытии эффективная площадь проходного сечения канала седла велика, а сопротивление жидкости мало.

3. Удобное открытие и закрытие, быстрая и хорошая регулировка.

4. Момент открытия и закрытия невелик, потому что диск с обеих сторон вращающегося вала почти одинаково воздействует на среду, а направление крутящего момента противоположно, поэтому для открытия и закрытия требуется меньшее усилие.

5. Материалы уплотняющей поверхности, как правило, из резины и пластика, что обеспечивает хорошую герметизацию при низком давлении.

6. Прецизионное литье корпуса клапана. Квалифицированный материал WCB. Прекрасный внешний вид, без трахомы.

7. Седло клапана из ПТФЭ полностью отлито под давлением, а затем подвергнуто механической обработке. Для обеспечения плотности и герметичности.

8. Конструкция двойных уплотнительных колец предотвращает утечку из вала.

9. Толщина эпоксидного покрытия до 250 мкм.

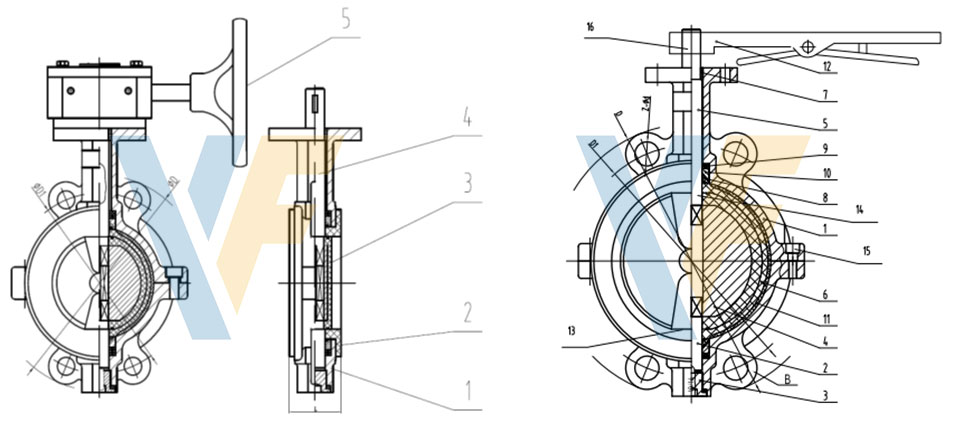

Технические параметры

SIZE		F/F	PN10		PN16		Class150
DN	NPS（INCH）	L	ΦD	ΦD1	ΦD	ΦD1	ΦD	ΦD1
50	2''	43	165	125	165	125	165	120.7
65	2 1/2''	46	185	145	185	145	185	139.7
80	3''	46	200	160	200	160	200	152.4
100	4''	52	220	180	220	180	220	190.5
125	5''	56	250	210	250	210	250	215.9
150	6''	56	285	240	285	240	285	241.3
200	8''	60	340	295	340	295	340	298.5
250	10''	68	395	350	405	355	405	362
300	12''	78	445	400	460	410	460	431.8
350	14''	78	505	460	520	470	520	476.3
400	16''	102	565	515	580	525	580	539.8
450	18''	114	620	565	640	585	640	577.9
500	20''	127	670	620	715	650	715	635
600	24''	154	780	725	840	770	840	749.3

Технический стандарт

1. Дизайн и производство в соответствии с API609.

2.Лицом к лицу согласно ANIS B16.10.

3.Сверление фланцев по КЛАССУ 150/PN10/PN16/10K.

4. Сверление верхнего фланца в соответствии с ISO 5211.

5. Испытание под давлением в соответствии с API598.
