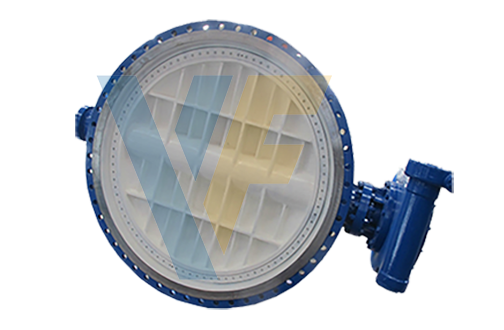

Тройной эксцентриковый дисковый з

РАЗМЕР:

2"-160"（DN50-DN4000）

Давление:

CLASS 150,CLASS 300,CLASS600/PN16, PN25, PN40

материалы корпуса клапана:

ковкий чугун, WCB, нержавеющая сталь

Дисковые материалы:

ковкий чугун, WCB, нержавеющая сталь, Al-бронза

Материалы сиденья:

ковкий чугун, WCB, нержавеющая сталь

Применимая среда:

вода и другая слабая агрессивная жидкость и т. д.

онлайн чат

Отправить письмо

Скачать PDF

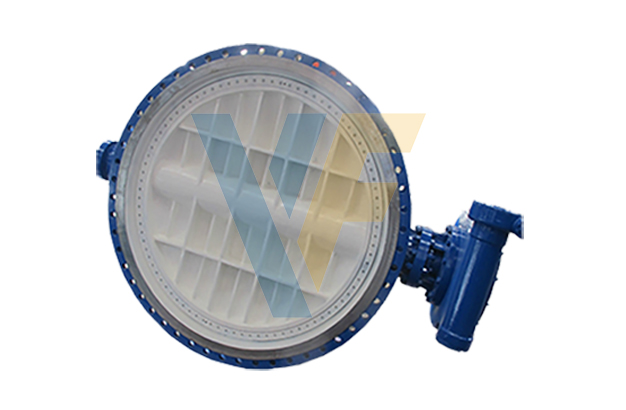

Внедрение продукции

Размер и давление

Давление : CLASS 150,CLASS 300,CLASS 600 or PN16,PN25,PN40

Размер:2" to 160” or DN50 to DN4000

Температура: -20 to 425°C

Материал

Корпус: ковкий чугун, WCB, нержавеющая сталь

Диск: ковкий чугун, WCB, нержавеющая сталь, алюминиевая бронза

Вынос: SS420, SS431

Кольцо седла диска: EPDM,NBR,VITON

Кольцо сиденья корпуса: SS304

Адаптивные стандарты

Конструкция клапана: API609/ AWWA C504 / BS EN593

Лицом к лицу: API 609/AWWA C504/BS2080/ISO5752

Фланец и сверление: ISO7005-2, BS EN1092, DIN2501 ASME B 16,5/16,47

Испытание под давлением: API 598/ BS EN 12266/ISO 528

Верхний фланец: ISO5211

Середина

Вода, другие слабоагрессивные жидкости и т.п.

Рабочий режим

голый вал, червячная передача + маховик, электропривод, пневматический привод, гидравлический привод и т. д.

Покрытие

эпоксидное покрытие, толщина: мин. 250 микрон, цветовой код: RAL5015, 5017, 5010 и т. д.

Особенности продукта

1. Эксцентриковая жесткая конструкция уплотнения, почти полное отсутствие износа седла клапана и диска, хорошая герметичность.
2. Уплотнительное кольцо изготовлено из нержавеющей стали, которая обладает двойными преимуществами металлического жесткого уплотнения и эластичного уплотнения. Обладает отличной герметизирующей способностью при низких и высоких температурах, коррозионной стойкостью и долгим сроком службы.
3. Уплотнительная поверхность пластины-бабочки изготовлена из сварного твердого сплава на основе кобальта. Уплотнительная поверхность устойчива к износу и имеет длительный срок службы.
4. Дроссельная заслонка с жестким уплотнением может быть спроектирована так, чтобы иметь функцию двустороннего уплотнения, которая не ограничивается направлением потока среды и не зависит от положения пространства во время установки.
5. Приводное устройство можно установить в нескольких положениях (поворот на 90° или 180°), что удобно для пользователей.

Технические параметры

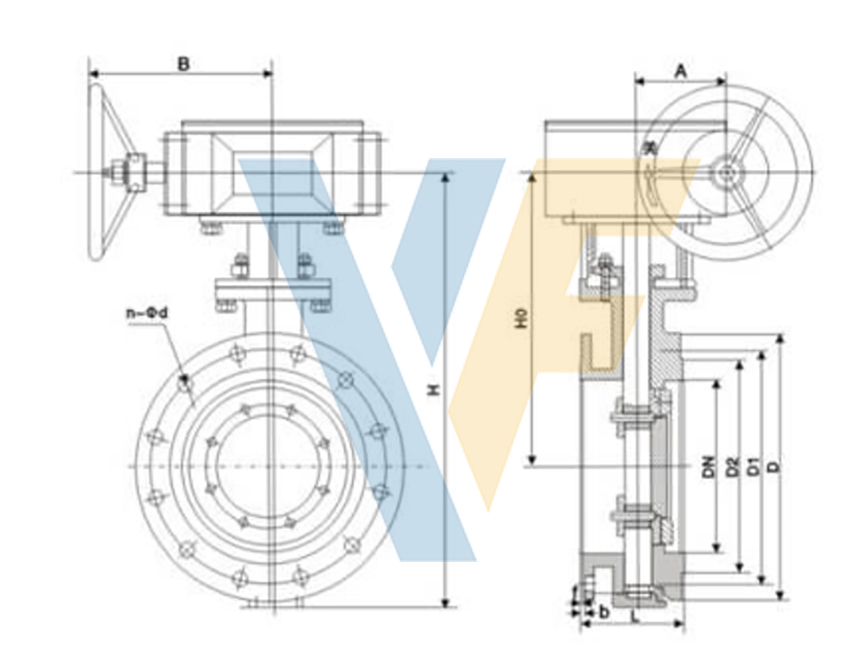

PN	DN	L	D	D1	D2	Z-d	b	f	H	H0
1	50	108	165	125	99	4-18	20	2	170	130
1	65	112	185	145	118	4-18	20	2	170	145
1	80	114	200	160	132	8-18	20	2	230	152
1	100	127	220	180	156	8-18	22	2	320	192
1	125	140	250	210	184	8-18	22	2	345	200
1	150	140	285	240	211	8-22	24	2	385	230
1	200	152	340	295	266	8-22	24	2	471	297
1	250	165	405	355	319	12-22	26	2	533	327
1	300	178	445	400	370	12-22	26	2	606	364
1	350	190	505	460	429	16-22	26	2	694	404
1	400	216	565	515	480	16-26	26	2	757	444
1	450	222	615	565	530	20-26	28	2	814	472
1	500	229	670	620	582	20-26	28	2	902	522
1	600	267	780	725	682	20-30	34	2	1048	590
1	700	292	895	840	794	24-30	34	5	1277	810
1	800	318	1015	950	901	24-33	36	5	1385	844
1	900	330	1115	1050	1001	28-33	38	5	1490	890
1	1000	410	1230	1160	1112	28-36	38	5	1620	950
1.6	50	108	165	125	99	4-18	20	2	170	130
1.6	65	112	185	145	118	4-18	20	2	170	145
1.6	80	114	200	160	132	8-18	20	2	230	152
1.6	100	127	220	180	156	8-18	22	2	320	192
1.6	125	140	250	210	184	8-18	22	2	345	200
1.6	150	140	285	240	211	8-22	24	2	385	230
1.6	200	152	340	295	266	12-22	24	2	471	297
1.6	250	165	405	355	319	12-22	26	2	533	327
1.6	300	178	460	410	370	12-22	28	2	606	364
1.6	350	190	520	470	429	16-26	30	2	694	404
1.6	400	216	580	525	480	16-30	32	2	757	444
1.6	450	222	640	585	548	20-30	40	2	814	472
1.6	500	229	715	650	609	20-33	44	2	902	522
1.6	600	267	840	770	720	20-36	54	2	1048	590
1.6	700	292	910	840	794	24-36	40	5	1277	810
1.6	800	318	1025	950	901	24-39	42	5	1385	844
1.6	900	330	1125	1050	1001	28-39	44	5	1490	890
1.6	1000	410	1225	1170	1112	28-42	46	5	1620	950
2.5	50	108	165	125	99	4-18	20	2	170	130
2.5	65	112	185	145	118	8-18	22	2	265	210
2.5	80	114	200	160	132	8-18	24	2	310	233
2.5	100	127	235	190	156	8-22	24	2	343	242
2.5	125	140	270	220	184	8-26	26	2	385	254
2.5	150	140	300	250	211	8-26	28	2	445	580
2.5	200	152	360	310	274	12-26	30	2	510	297
2.5	250	165	425	370	330	12-30	32	2	569	339
2.5	300	178	485	430	389	16-30	34	2	653	375
2.5	350	190	555	490	448	16-33	38	2	730	420
2.5	400	216	620	550	503	16-36	40	2	810	463
2.5	450	222	670	600	548	20-36	46	2	850	495
2.5	500	229	730	660	609	20-36	48	2	940	566
2.5	600	267	845	770	720	20-39	58	2	1150	630
2.5	700	292	960	875	820	24-42	58	5	1195	727
2.5	800	318	1085	990	609	24-36	58	5	1268	810

Технический стандарт

Конструкция клапана: API609/AWWA C504/BS EN593
Лицом к лицу: API 609/AWWA C504/BS2080/ISO5752
Фланец и сверление: ISO7005-2, BS EN1092, DIN2501 ASME B 16,5/16,47
Испытание под давлением: API 598/BS EN 12266/ISO 528
Верхний фланец: ISO5211
