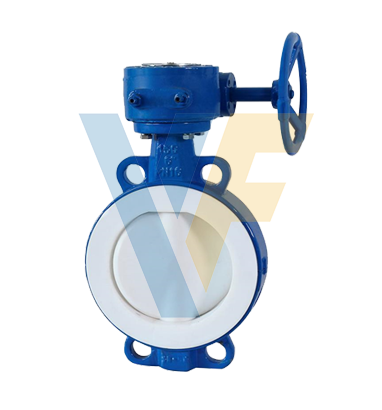

Дроссельная заслонка из ПТФЭ предназначена для адаптации к некоторым агрессивным средам с сильной кислотой, сильной щелочью, нефтью, химикатами, пищевыми продуктами и другими специальными областями.
Материал ПТФЭ обладает сильными антикоррозионными характеристиками.
В обычных условиях он может заменить клапан из нержавеющей стали для экономии средств.
1. Простая конструкция, небольшой внешний размер, короткая длина конструкции, малый объем, малый вес, подходит для клапанов большого диаметра.
2. При полном открытии эффективная площадь проходного сечения канала седла велика, а сопротивление жидкости мало.
3. Удобное открытие и закрытие, быстрая и хорошая регулировка.
4. Момент открытия и закрытия невелик, потому что диск с обеих сторон вращающегося вала почти одинаково воздействует на среду, а направление крутящего момента противоположно, поэтому для открытия и закрытия требуется меньшее усилие.
5. Материалы уплотняющей поверхности, как правило, из резины и пластика, что обеспечивает хорошую герметизацию при низком давлении.
6. Прецизионное литье корпуса клапана. Квалифицированный материал WCB. Прекрасный внешний вид, без трахомы.
7. Седло клапана из ПТФЭ полностью отлито под давлением, а затем подвергнуто механической обработке. Для обеспечения плотности и герметичности. 8. Конструкция двойных уплотнительных колец предотвращает утечку из вала. 9. Толщина эпоксидного покрытия до 250 мкм.

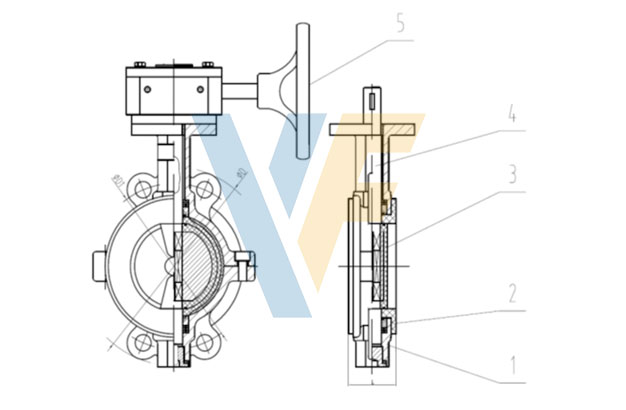

| Size | F/F | PN10 | PN16 | Class150 | ||||
| DN | NPS（Inch） | L | ΦD | ΦD1 | ΦD | ΦD1 | ΦD | ΦD1 |
| 50 | 2'' | 43 | 165 | 125 | 165 | 125 | 165 | 120.7 |
| 65 | 2 1/2'' | 46 | 185 | 145 | 185 | 145 | 185 | 139.7 |
| 80 | 3'' | 46 | 200 | 160 | 200 | 160 | 200 | 152.4 |
| 100 | 4'' | 52 | 220 | 180 | 220 | 180 | 220 | 190.5 |
| 125 | 5'' | 56 | 250 | 210 | 250 | 210 | 250 | 215.9 |
| 150 | 6'' | 56 | 285 | 240 | 285 | 240 | 285 | 241.3 |
| 200 | 8'' | 60 | 340 | 295 | 340 | 295 | 340 | 298.5 |
| 250 | 10'' | 68 | 395 | 350 | 405 | 355 | 405 | 362 |
| 300 | 12'' | 78 | 445 | 400 | 460 | 410 | 460 | 431.8 |
| 350 | 14'' | 78 | 505 | 460 | 520 | 470 | 520 | 476.3 |
| 400 | 16'' | 102 | 565 | 515 | 580 | 525 | 580 | 539.8 |
| 450 | 18'' | 114 | 620 | 565 | 640 | 585 | 640 | 577.9 |
| 500 | 20'' | 127 | 670 | 620 | 715 | 650 | 715 | 635 |
| 600 | 24'' | 154 | 780 | 725 | 840 | 770 | 840 | 749.3 |
1. Дизайн и производство в соответствии с API609.
2.Лицом к лицу согласно ANIS B16.10.
3.Сверление фланцев по КЛАССУ 150/PN10/PN16/10K
4. Сверление верхнего фланца в соответствии с ISO 5211.
5. Испытание под давлением в соответствии с API598.
