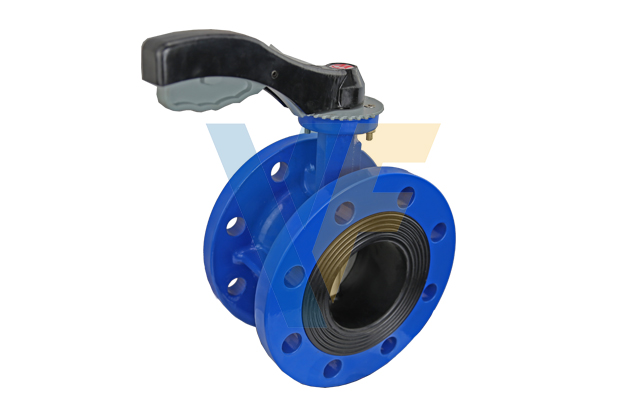

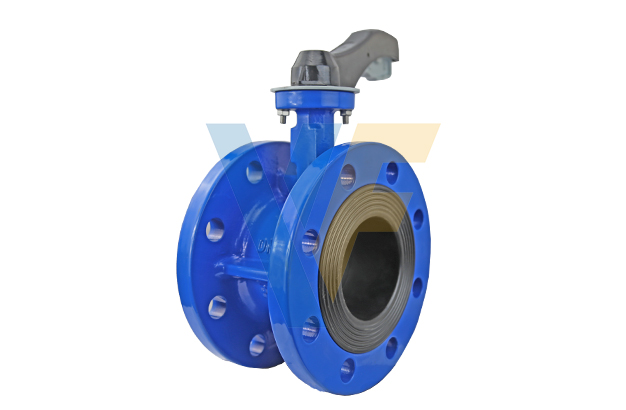

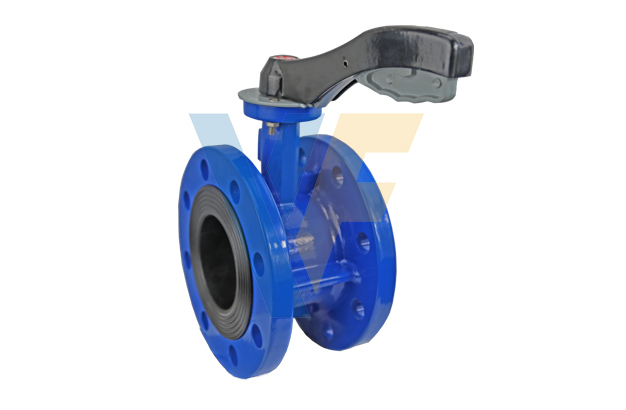

Фланцевый клапан-бабочка

РАЗМЕР:
DN50-DN2000
Давление:
16bar for DN50-DN300,10bar for DN350-DN2200
материалы корпуса клапана:
ASTM A536 65-45-12, WCB, CF8M
Дисковые материалы:
ASTM A536 65-45-12 Nylon coated, CF8, CF8M, 2507, 1.4462
Материалы сиденья:
NBR,PTFE
Применимая среда:
тяжелая промышленность, судостроение, тяжелые вакуумные системы и водоподготовка
онлайн чат
Скачать PDF
Введение Функции Технические параметры Технический стандарт сопутствующие товары Спроси цену

Внедрение продукции

Дроссельный затвор с двойным фланцем имеет приклеенный вкладыш, выступающий над фланцами. Двойной фланец подходит для нагрузки под высоким давлением и для использования в тяжелой промышленности, судостроении, тяжелых вакуумных приложениях и в промышленности по очистке воды, такой как питьевая вода, водоподготовка и сточные воды.

NO. Наименование Материал
1 тело ASTM A536 65-45-12, WCB, CF8M
Bonded with NBR or EPDM
2 диска ASTM A536 65-45-12 Nylon coated, CF8, CF8M, 2507, 1.4462
3 ствола SS420,SS431
4 Винт SS304
5 фиксатор SS201
6 Погодное уплотнение NBR
7 Подшипник RPTFE with Graphite on I.D.
8 Нижний стержень SS420, SS431
9 Нижняя крышка Same as body
10 болтов SS304
11 Винт SS304

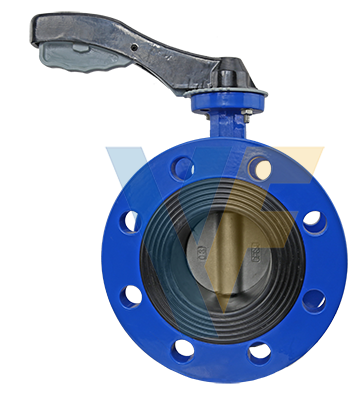

Фланцевый клапан-бабочка
Фланцевый клапан-бабочка

Особенности продукта

1. Верхний фланец ISO5211 вместе с нагревом штока подходит для прямого монтажа приводов, большой пропускной способности и достаточной прочности.
2. Противовыбросовая конструкция штока обеспечивает безопасность при использовании в полевых условиях.
3. Приклеенное седло защищает корпус и вал от контакта со средой.
4. Нет открытых штифтов или болтов для соединения штока с диском.
5. Возможен однофланцевый монтаж
6. Может быть установлен в любом желаемом положении
7. Герметичное отключение при полном номинальном давлении

Технические параметры

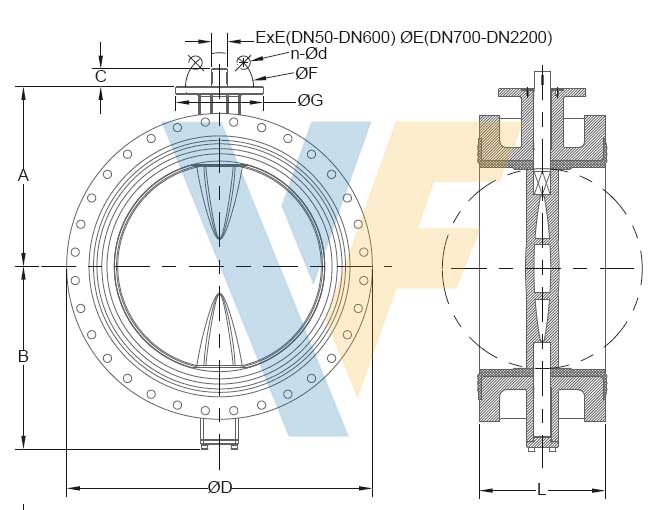

Фланцевый клапан-бабочка

SIZE A B C D E F n d G J L WT(kg)
DN INCH
50 2″ 142 80 13.5 165 9 50 4 8 70 15 108 9
65 2 1/2″ 155 89 13.5 185 9 50 4 8 70 15 112 10
80 3″ 161 95 13.5 200 9 50 4 8 70 17 114 12
100 4″ 180 114 13.5 229 11 70 4 10 90 17 127 16
125 5″ 193 127 17.5 254 14 70 4 10 90 19 140 24
150 6″ 205 139 17.5 285 14 70 4 10 90 19 140 29
200 8″ 250 175 24.5 343 17 102 4 12 125 21 152 39
250 10″ 282 203 25 406 22 102 4 12 125 23 165 60
300 12″ 326 242 25 483 22 102 4 12 125 24 178 82
350 14″ 358 267 30 533 27 125 4 14 150 24 190 108
400 16″ 380 301 30 597 27 125 4 14 150 28 216 145
450 18″ 422 381 39 640 36 140 4 18 175 33 222 183
500 20″ 479 387 39 710 36 140 4 18 175 40 229 230
600 24″ 562 457 49 840 46 165 4 22 210 40 267 303
700 28″ 560 465 95 910 63.35 254 8 18 300 40 292 410
750 30″ 610 508 95 984 63.35 254 8 18 300 43 308 552
800 32″ 620 519 95 1025 63.35 254 8 18 300 43 318 610
900 36″ 692 576 130 1125 75 254 8 18 300 46 330 750
1000 40″ 735 640 130 1255 85 254 8 22 300 50 410 945
1100 44″ 813 735 150 1355 85 254 8 22 300 53 450 1120
1200 48″ 917 783 150 1485 105 298 8 22 350 57 470 1350
1400 56″ 1000 925 200 1685 120 356 8 32 415 60 530 1700
1500 60″ 1050 950 200 1820 140 356 8 32 415 78 570 2000
1600 64″ 1150 1045 200 1930 140 356 8 32 415 65 600 2500
1800 72″ 1260 1156 280 2130 160 406 8 40 475 70 670 3500
2000 80″ 1363 1350 280 2345 160 406 8 40 475 75 760 4000
2200 88″ 1500 1430 300 2555 180 483 12 40 560 85 636 4500

Технический стандарт

Верхний фланец ISO5211
Рабочее давление 16bar for DN50-DN300, 10bar for DN350-DN2200
Диапазон температур -20 °C to + 140 °C (depending on pressure, medium and material)
Фланцевое размещение EN 1092 PN 6/PN10/PN16
ASME Class 150AS 4087
PN10/ PN16JIS 5K/10K
