Длина штока дроссельной заслонки с удлиненным штоком может быть изменена в соответствии с требованиями условий работы, с простой конструкцией и удобной установкой.
Дроссельная заслонка с удлиненным штоком используется в подземных трубопроводах или там, где клапаны труднодоступны. Подходит для корабельной базы, химической, нефтехимической и других отраслей промышленности.
1. Седло клапана дроссельной заслонки с удлиненным штоком может быть заменено, а герметизация обеспечивает нулевую утечку.
2. Рабочий крутящий момент невелик, операция удобна, трудоемка и ловка.
3. Он может быть установлен в любом месте и прост в обслуживании.
4. При замене уплотнительного материала седла клапана его можно использовать в различных средах.
5. Корпус клапана покрыт эпоксидным порошком, который эффективно предотвращает коррозию.

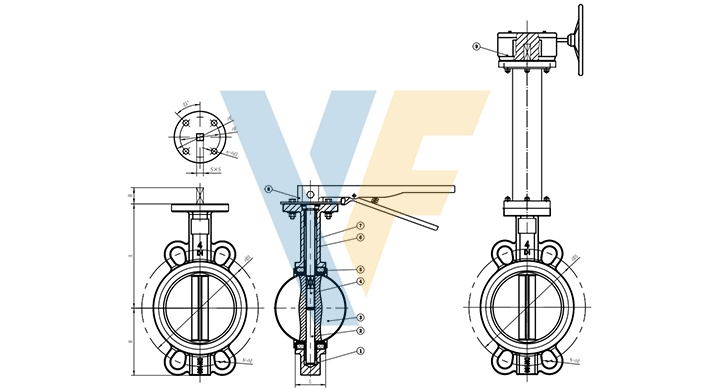

| Size | L | A | B | S | H | ISO5211 | PN10 | PN16 | 150LB | JIS5K | JIS10K | |||||||||
| mm | in | Top flange | φE | φF | n-φd1 | φD1 | N-φd | φD1 | N-φd | φD1 | N-φd | φD1 | N-φd | φD1 | N-φd | |||||
| 50 | 2 | 42 | 131.5 | 71.6 | 9 | 25 | F05 | 65 | 50 | 4-8 | 125 | 4-19 | 125 | 4-19 | 120.5 | 4-18 | 105 | 4-15 | 120 | 4-19 |
| 65 | 2.5 | 44.7 | 138 | 82 | 9 | 25 | F05 | 65 | 50 | 4-8 | 145 | 4-19 | 145 | 4-19 | 139.5 | 4-18 | 130 | 4-15 | 140 | 4-19 |
| 80 | 3 | 45.2 | 152.8 | 94.5 | 9 | 25 | F05 | 65 | 50 | 4-8 | 160 | 8-19 | 160 | 8-19 | 152.5 | 4-18 | 145 | 4-19 | 150 | 8-19 |
| 100 | 4 | 52.1 | 167.5 | 107 | 11 | 28 | F07 | 90 | 70 | 4-10 | 180 | 8-19 | 180 | 8-19 | 190.5 | 8-18 | 165 | 8-19 | 175 | 8-19 |
| 125 | 5 | 54.4 | 182.5 | 124.5 | 14 | 28 | F07 | 90 | 70 | 4-10 | 210 | 8-19 | 210 | 8-19 | 216 | 8-22 | 200 | 8-19 | 210 | 8-23 |
| 150 | 6 | 55.8 | 195 | 136.5 | 14 | 28 | F07 | 90 | 70 | 4-10 | 240 | 8-23 | 240 | 8-23 | 241.5 | 8-22 | 230 | 8-19 | 240 | 8-23 |
| 200 | 8 | 60.6 | 235 | 169 | 17 | 35 | F10 | 125 | 102 | 4-12 | 295 | 8-23 | 295 | 12-23 | 298.5 | 8-22 | 280 | 8-23 | 290 | 12-23 |
| 250 | 10 | 65.6 | 267 | 207 | 22 | 40 | F10 | 125 | 102 | 4-12 | 350 | 12-23 | 355 | 12-28 | 362 | 12-26 | 345 | 12-23 | 355 | 12-25 |
| 300 | 12 | 76.5 | 305 | 236 | 22 | 40 | F10 | 125 | 102 | 4-12 | 400 | 12-23 | 410 | 12-28 | 432 | 12-26 | 390 | 12-23 | 400 | 16-25 |
1. Design and manufacture according to API609.
2. Face to face according to API609
3. End flange according to ANSI B16.1 class125, BS4504 PN10/PN16, DIN2501 PN10/PN16
4. Pressure test according to API598.
5. Top flange: ISO5211.
