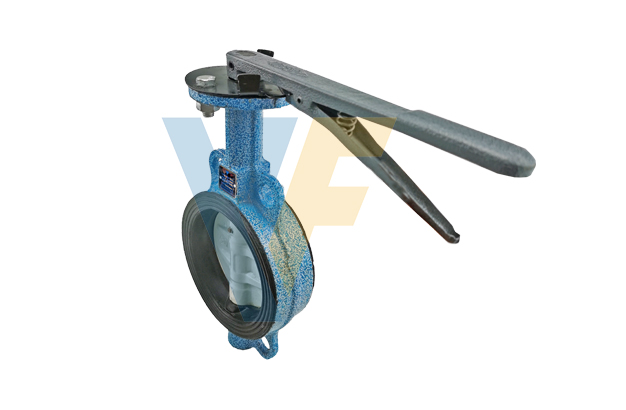

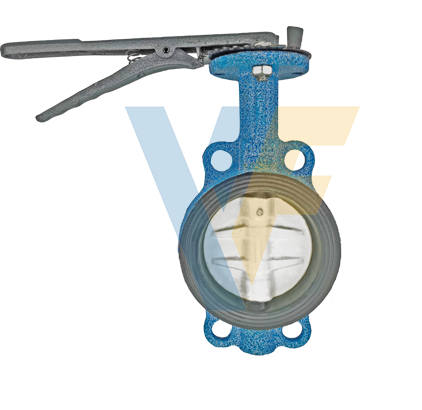

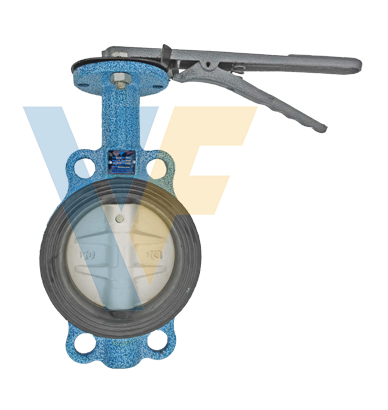

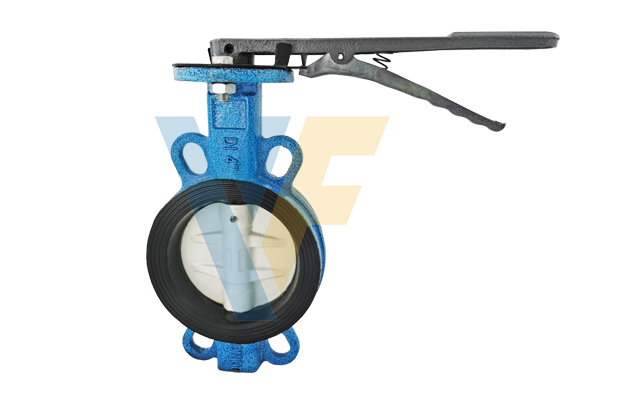

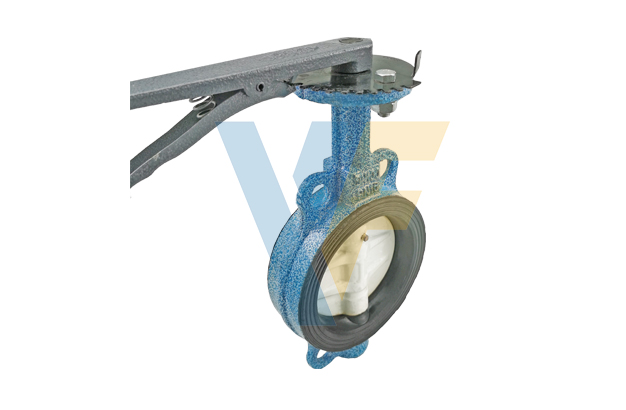

| No | Название частей | Матерлал | QTY |
| 1 | Тело | CI,DI,WCB,304 | 1 |
| 2 | втулка | PTFE | 2 |
| 3 | Корень | 45,416,410,420,304,304L,316,316L | 1 |
| 4 | Сиденье | EPDM,NBR,VITON,PTFE | 1 |
| 5 | Диск | DI,WCB,304,316,C954 | 1 |
| 6 | Приколоть | 304 | 2 |
| 7 | втулка | PTFE | 2 |
| 8 | Звенеть | NBR | 1 |
| 9 | Ключ | 45 | n |
| 10 | Индикатор | Углеродистая сталь | 1 |
| 11 | Рычаг | Ковкое железо | 1 |
1. Легкое и быстрое открытие и закрытие, экономия труда, небольшое сопротивление жидкости, возможность частого использования.
2. Простая конструкция, небольшой внешний размер, короткая длина конструкции, небольшой объем, малый вес, подходит для клапанов большого диаметра.
3. Когда канал седла клапана полностью открыт, эффективная площадь проходного сечения велика, а сопротивление жидкости мало.
4, момент открытия и закрытия невелик, потому что дроссельная заслонка вала при среднем действии в основном одинакова, а направление крутящего момента противоположно, поэтому открытие и закрытие требуют меньшего усилия.
5, материалы поверхности уплотнения, как правило, резина, пластик, поэтому производительность уплотнения низкого давления хорошая.
6. Гибкая и экономичная работа, можно выбрать ручной, электрический, пневматический и гидравлический режимы.

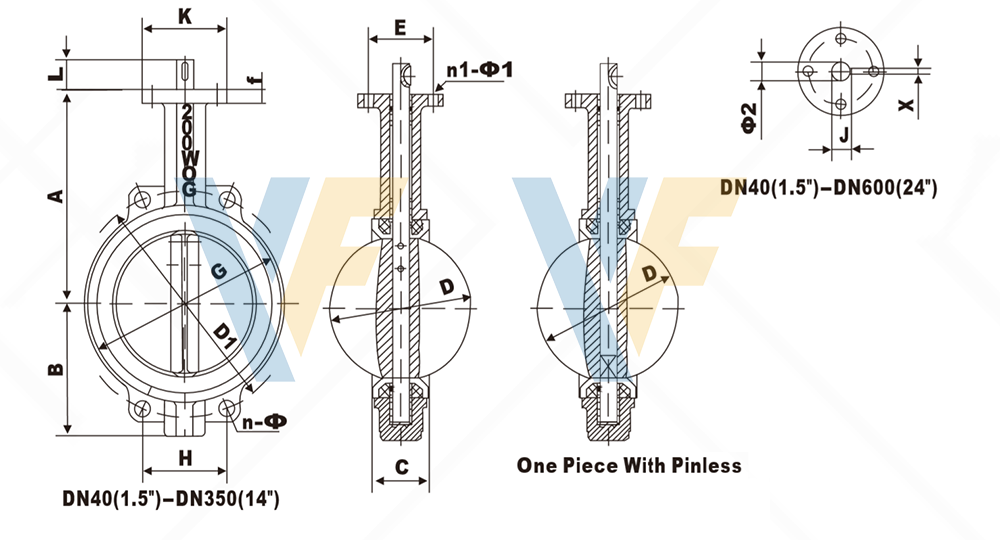

| РАЗМЕР | A | B | C | D | L | F | D1 | n-φ | K | E | n1-φ1 | φ2 | G | n2-M | f | J | X |
Weight (kg) |
|
| mm | inch | ||||||||||||||||||
| 40 | 1.5 | 136 | 69 | 33 | 42.6 | 30 | 77.77 | 110 | 4-18 | 77 | 50 | 4-6.7 | 12.6 | 100 | - | 13 | 13.8 | 3 | 2.3 |
| 50 | 2 | 161 | 80 | 43 | 52.9 | 32 | 84.84 | 125 | 4-23 | 77 | 57.15 | 4-6.7 | 12.6 | 100 | - | 13 | 13.8 | 3 | 2.5 |
| 65 | 2.5 | 175 | 89 | 46 | 64.5 | 32 | 96.2 | 145 | 4-26.5 | 77 | 57.15 | 4-6.7 | 12.6 | 120 | - | 13 | 13.8 | 3 | 3.2 |
| 80 | 3 | 181 | 95 | 46 | 78.8 | 32 | 61.23 | 160 | 8-18 | 77 | 57.15 | 4-6.7 | 12.6 | 127 | - | 13 | 13.8 | 3 | 3.6 |
| 100 | 4 | 200 | 114 | 52 | 104 | 32 | 70.8 | 180 | 4-24.5 | 92 | 69.85 | 4-10.3 | 15.77 | 156 | - | 13 | 17.77 | 5 | 4.9 |
| 125 | 5 | 213 | 127 | 56 | 123.3 | 32 | 82.28 | 210 | 4-23 | 92 | 69.85 | 4-10.3 | 18.92 | 190 | - | 13 | 20.92 | 5 | 7 |
| 150 | 6 | 226 | 139 | 56 | 155.6 | 32 | 91.08 | 240 | 4-25 | 92 | 69.85 | 4-10.3 | 18.92 | 212 | - | 13 | 20.92 | 5 | 7.8 |
| 200 | 8 | 260 | 175 | 60 | 202.5 | 45 |
112.89 76.35 |
295 |
4-25 4-23 |
115 | 88.9 | 4-14.3 | 22.1 | 268 | - | 13 | 24.1 | 5 | 13.2 |
| 250 | 10 | 292 | 203 | 68 | 250.5 | 45 | 92.4 |
350 355 |
4-29 | 115 | 88.9 | 4-14.3 | 28.45 | 325 | - | 13 | 31.45 | 8 | 19.2 |
| 300 | 12 | 337 | 242 | 78 | 301.6 | 45 | 105.34 |
400 410 |
4-29 | 140 | 107.95 | 4-14.3 | 31.6 | 403 | - | 20 | 34.6 | 8 | 32.5 |
| 350 | 14 | 368 | 267 | 78 | 333.3 | 45 | 91.11 |
460 470 |
4-30 | 140 | 107.95 | 4-14.3 | 31.6 | 436 | - | 20 | 34.6 | 8 | 41.3 |
| 400 | 16 | 400 | 309 |
86 102 |
389.6 |
51.2 72 |
100.47 102.42 |
515 525 |
4-26 4-30 |
197 | 158.75 | 4-20.6 | 33.15 | 488 | - | 20 | 36.15 | 10 | 61 |
| 450 | 18 | 422 | 328 |
105 114 |
440.51 |
51.2 72 |
88.39 91.51 |
565 585 |
4-26 4-30 |
197 | 158.75 | 4-20.6 | 37.95 | 536 | - | 20 | 41 | 10 | 79 |
| 500 | 20 | 480 | 361 | 127 | 491.6 |
64.2 82 |
86.9 101.68 |
620 650 |
4-26 4-33 |
197 | 158.75 | 4-20. | 641.15 | 590 | - | 22 | 44.15 | 10 | 128 |
| 600 | 24 | 562 | 459 | 154 | 592.5 |
70.2 82 |
113.42 120.46 |
725 770 |
20-30 20-36 |
276 | 215.9 | 4-22.2 | 50.65 | 816 | - | 22 | 54.65 | 16 | 188 |
Технические требования:
1. Стандарт дизайна: ГБ/T12238/API609/JIS B2064/DIN 3354/BS 5155.
2.Лицом к лицу: ГБ/Т12221/АСМЭ Б16.10/ДЖИС Б 2002/ДИН 3202/БС 2080.
3. Подключение привода: IS05211.
4. Стандарт фланца: ГБ/T9113/ASME B16.5/JIS B2220/DIN 2543/BS 4504.
5. Тест: ГБ/T 13927/API 598/JIS B 2003/DIN 3230/BS 5146.
