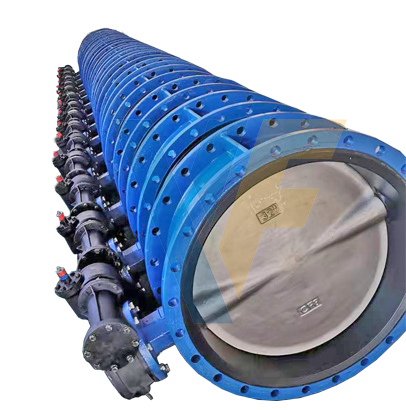

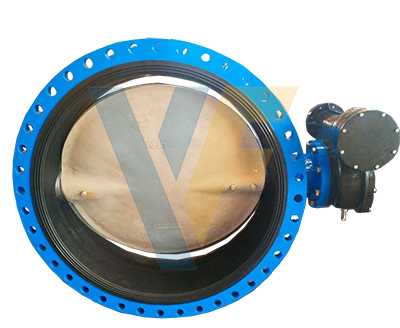

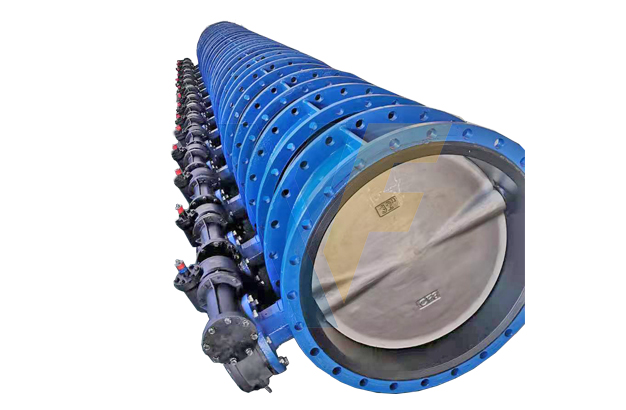

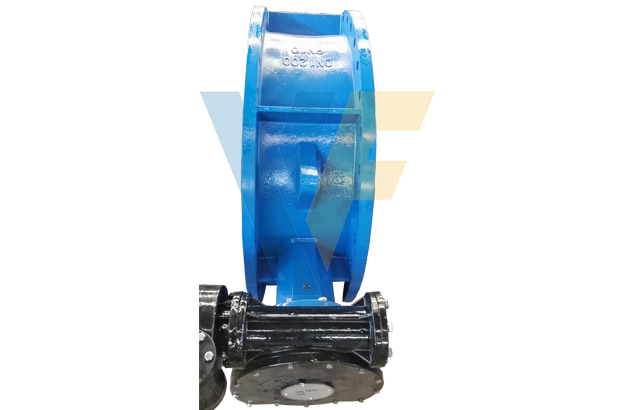

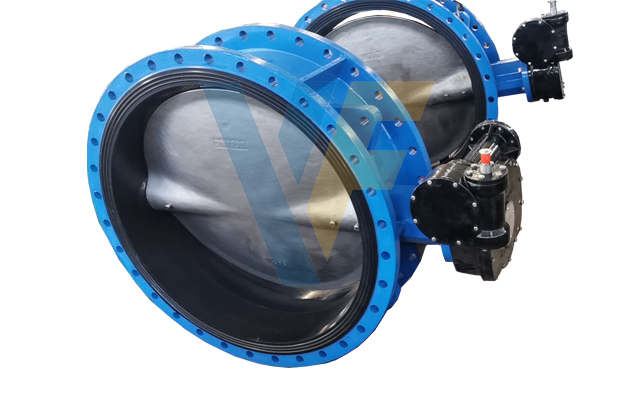

Двухфланцевый клапан-бабочка-Luoyang YiFa Machinery Technology Co.,Ltd

Внедрение продукции

No	Parts Name	Materlal	QTY
1	Body	DI	1
2	BushIng	PTFE	2
3	Stem	SS416	1
4	Seat	EPDM	1
5	Disc	SS304	1
6	Pin	SS416	2
7	Bushing	PTFE	2
8	Ring	NBR	1
9	Key	#45	n

Особенности продукта

1. Дроссельный затвор с двойным фланцем имеет разумную конструкцию, компактную конструкцию, прост в установке и демонтаже, а также прост в обслуживании.

2. Дроссельная заслонка с двойным фланцем имеет эксцентричную конструкцию для уменьшения трения уплотнительного кольца и увеличения срока службы.

3, двухфланцевое уплотнительное кольцо дискового затвора имеет Т-образную структуру, уплотнительная пара представляет собой линейное уплотнение.

4. Полностью герметичный, с нулевой утечкой.

5, замените уплотнительное кольцо клапанной пластины, уплотнительное кольцо, клапанную пластину, вал и другие материалы деталей, можно применять к различным средам и различным температурам.

Технические параметры

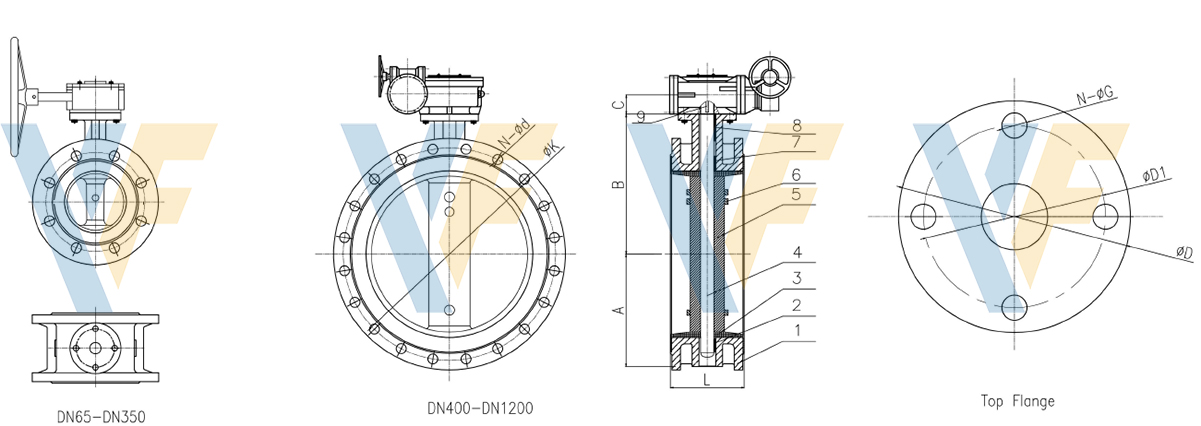

SIZE		A	B	C	L	ANSI 150B		DIN PN 10		DIN PN 16		JIS 10K		Top Flange
mm	in	A	B	C	L	øK	N-ød	øK	N-ød	øK	N-ød	øK	N-ød	øD	øD1	N-øG
65	2 1/2"	72	136	32	112	139.7	4-ø19	145	4-ø18	145	4-ø18	140	4-ø19	77	57	4-ø7
80	3"	88	146	32	114	152.4	4-ø19	160	8-ø18	160	8-ø18	150	8-ø19	65	50	4-ø7
100	4"	96.5	158	32	127	190.5	4-ø19	180	8-ø18	180	8-ø18	175	8-ø19	90	70	4-ø10
125	5"	115	179	32	140	215.9	8-ø19	210	8-ø18	210	8-ø18	210	8-ø23	90	70	4-ø10
150	6"	126	197	32	140	241.3	8-ø22.4	240	8-ø22	240	8-ø22	240	8-ø23	90	70	4-ø10
200	8"	161	230	45	152	298.4	8-ø22.4	295	8-ø22	295	12-ø22	290	12-ø23	115	89	4-ø14
250	10"	199	271	45	165	361.9	12-ø25.4	350	12-ø22	355	12-ø26	355	12-ø25	115	89	4-ø14
300	12"	215	305	45	178	431.8	12-ø25.4	400	12-ø22	410	12-ø26	400	16-ø25	140	108	4-ø14
350	14"	261	350	45	190	476.2	12-ø28.4	460	16-ø22	470	16-ø26	445	16-ø25	140	108	4-ø14
400	16"	290	381	51	216	539.7	16-ø28.4	515	16-ø26	525	16-ø30	510	16-ø27	197	159	4-ø21
450	18"	307	392	51	222	577.8	16-ø31.8	565	20-ø26	585	20-ø30	565	20-ø27	197	159	4-ø21
500	20"	340	441	57	229	635	20-ø31.8	620	20-ø26	650	20-ø33	620	20-ø27	197	159	4-ø21
600	24"	396	500	70	267	749.3	20-ø35.1	725	20-ø30	770	20-ø36	730	24-ø33	276	216	4-ø22
700	28"	496	567	66	292	863.6	28-ø35.1	840	24-ø30	840	24-ø36	840	24-ø33	300	254	8-ø18
800	32"	543	641	66	318	977.9	28-ø41.1	950	24-ø33	950	24-ø39	950	28-ø33	300	254	8-ø18
900	36"	584	692	118	330	1085.8	32-ø41.1	1050	28-ø33	1050	28-ø33	1050	28-ø33	300	254	8-ø18
1000	40"	638	735	142	410	1200.2	38-ø41.1	1160	28-ø36	1170	28-ø42	1270	28-ø39	300	254	8-ø18
1200	48"	763	917	150	470	1422.4	44-ø41.1	1380	32-ø39	1390	32-ø48	1380	32-ø39	350	298	8-ø22

Технический стандарт

Тест давление		ОБОЛОЧКА		ТЮЛЕНЬ
	ГИДРОСТАТИЧЕСКИЙ	24bar		17.6bar
	ВОЗДУХ
Стандарт	ДИЗАЙНКОД		DIN3354
	ОСМОТР И ТЕСТ		DIN3230
	ЗАКЛЮЧИТЕЛЬНЫЙ СТАНДАРТ		DIN2543
	ЛИЦОМ К ЛИЦУ		DIN3202
