Его конструктивная особенность заключается в том, что ось штока клапана отклонена не только от центра дроссельной заслонки, но и от центра корпуса. Эффект двойного эксцентриситета заставляет пластину-бабочку быстро отрываться от седла клапана после открытия клапана, что значительно устраняет ненужную чрезмерную экструзию и царапанье между пластиной-бабочкой и седлом клапана, уменьшает расстояние сопротивления открыванию, снижает износ и увеличение срока службы седла клапана. По сравнению с поворотным затвором с центральной линией поворотный затвор с двойным эксцентриситетом более устойчив к высокому давлению, имеет более длительный срок службы и хорошую стабильность.
Материал корпуса: ковкий чугун GGG50
Материал диска: ковкий чугун GGG50
Материал стержня: нержавеющая сталь SS420
Седло диска: EPDM
Кольцо седла диска: SS304
Привод: маховик, коробка передач, пневматический привод, электрический привод
Торцевое соединение: Фланец
1. Разумная конструкция, компактная конструкция, простота сборки и разборки, простота обслуживания.
2. Эксцентриковая конструкция снижает трение уплотнительного кольца и продлевает срок службы клапана.
3 Полностью герметичный, с нулевой утечкой. Может использоваться в условиях сверхвысокого вакуума.
4. Замените уплотнительное кольцо клапанной пластины, дроссельную заслонку, вращающийся вал и другие материалы, которые могут применяться в различных средах и при различных температурах.

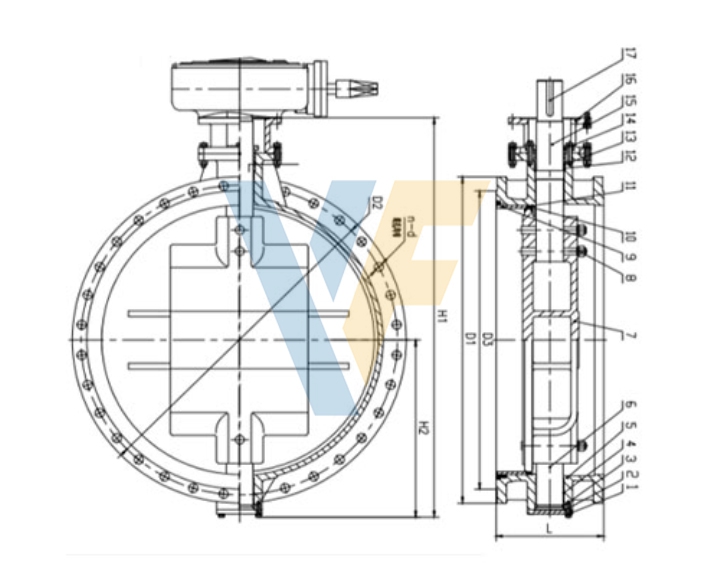

| SIZE | PN10 | PN16 | ||||
| DN | INCH | L | D2 | n-d | D2 | n-d |
| 100 | 4" | 127 | 180 | 8-φ19 | 180 | 8-φ19 |
| 125 | 5" | 140 | 210 | 8-φ19 | 210 | 8-φ19 |
| 150 | 6" | 140 | 240 | 8-φ22 | 240 | 8-φ22 |
| 200 | 8" | 152 | 295 | 8-φ22 | 295 | 12-φ22 |
| 250 | 10" | 165 | 350 | 12-φ22 | 355 | 12-φ28 |
| 300 | 12" | 178 | 400 | 12-φ22 | 410 | 12-φ28 |
| 350 | 14" | 190 | 460 | 16-φ22 | 470 | 16-φ28 |
| 400 | 16" | 216 | 515 | 16-φ28 | 525 | 16-φ31 |
| 450 | 18" | 222 | 565 | 20-φ28 | 585 | 20-φ31 |
| 500 | 20" | 229 | 620 | 20-φ28 | 650 | 20-φ34 |
| 600 | 24" | 267 | 725 | 20-φ31 | 770 | 20-φ37 |
| 700 | 28" | 292 | 840 | 24-φ31 | 840 | 24-φ37 |
| 800 | 32" | 318 | 950 | 24-φ34 | 950 | 24-φ40 |
| 900 | 36" | 330 | 1050 | 28-φ34 | 1050 | 28-φ40 |
| 1000 | 40" | 410 | 1160 | 28-φ37 | 1170 | 28-φ43 |
1. Дизайн и производство в соответствии с GB/T 12238.
2. Лицом к лицу согласно GB/T 12221.
3. Сверление фланцев согласно GB/T 17241.6.
4. Испытание под давлением согласно GB/T 13927.
