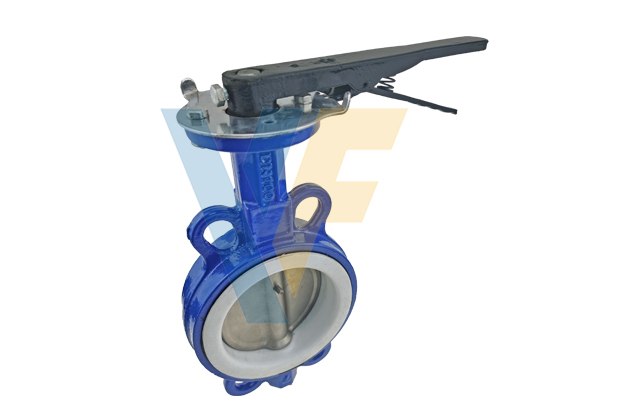

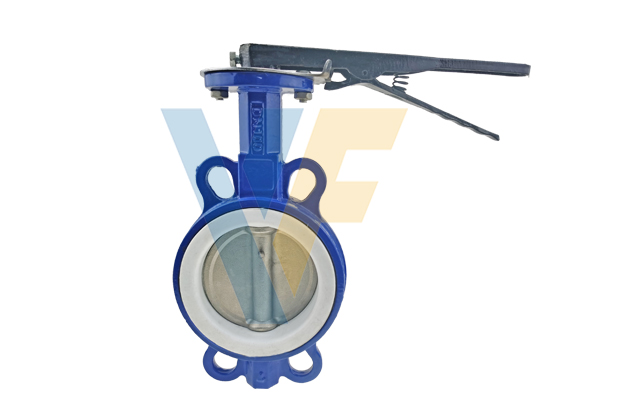

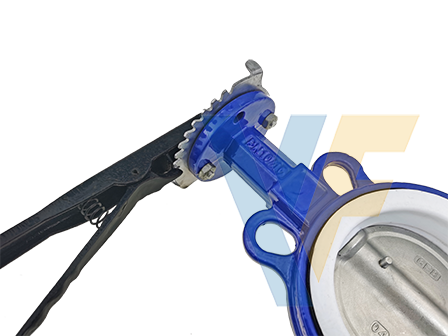

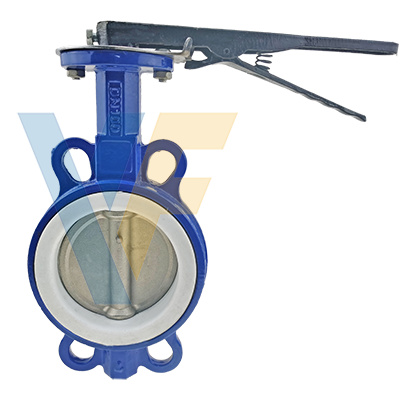

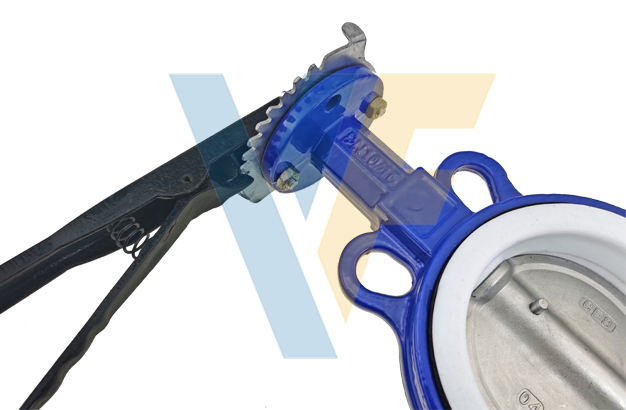

Дроссельный клапан из ПТФЭ предназначен для адаптации к некоторым агрессивным средам с сильной кислотой, сильной щелочью, нефтью, химикатами, пищевыми продуктами и другими особыми областями необходимости, использование корпуса клапана из ПТФЭ имеет сильный антикоррозийный эффект. обычные условия могут заменить корпус клапана из нержавеющей стали с более высокой стоимостью.
1. Простая конструкция, небольшой внешний размер, короткая длина конструкции, небольшой объем, малый вес, подходит для клапанов большого диаметра.
2. При полном открытии эффективная площадь проходного сечения канала седла велика, а сопротивление жидкости мало.
3. Удобное открытие и закрытие, быстрая и хорошая регулировка.
4. Момент открытия и закрытия невелик, потому что пластина-бабочка с обеих сторон вращающегося вала в основном равна действию среды, а направление крутящего момента противоположно, поэтому открытие и закрытие требуют меньшего усилия.< бр /> 5. Материалы уплотняющей поверхности, как правило, из резины и пластика, что обеспечивает хорошую герметизацию при низком давлении.

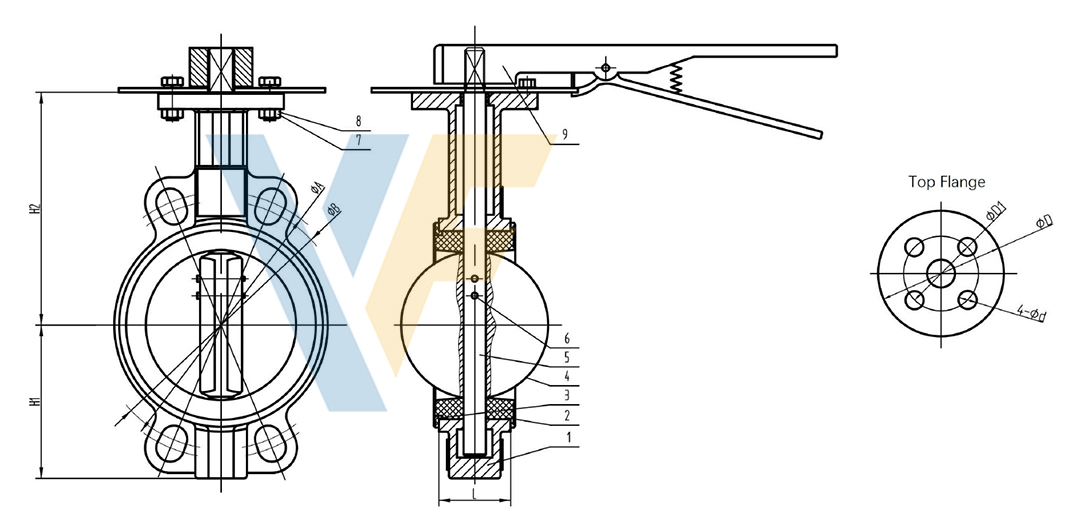

| SIZE | H1 | H2 | φA | DB | L | φD | φD1 | 4-φd | |
| DN | IN | ||||||||
| 300 | 12" | 219 | 311 | φ420 | φ350 | 74 | φ125 | φ102 | 4-φ12 |
| 250 | 10" | 191 | 170 | φ362 | φ350 | 66 | φ125 | φ102 | 4-φ12 |
| 200 | 8" | 175 | 258 | φ295 | φ290 | 59 | φ125 | φ102 | 4-φ12 |
| 150 | 6" | 135 | 203 | φ240 | φ240 | 55 | φ90 | φ70 | 4-φ10 |
| 125 | 5” | 124.5 | 187.5 | φ210 | φ210 | 54 | φ90 | φ70 | 4-φ10 |
| 10 | 4" | 106.5 | 169.5 | φ180 | φ175 | 51.5 | φ90 | φ70 | 4-φ10 |
| 80 | 3” | 93 | 151 | φ160 | φ150 | 45 | φ50 | φ50 | 4-φ8 |
| 65 | 2 1/2” | 79.5 | 141.5 | φ145 | φ139.5 | 44 | φ50 | φ50 | 4-φ8 |
| 50 | 2" | 73 | 135 | φ125 | φ120 | 42 | φ50 | φ50 | 4-φ8 |
1. Дизайн и производство в соответствии со стандартом BS5155.
2.Лицом к лицу в соответствии с API609.
3.Сверление фланцев по КЛАССУ 150/PN10/PN16/10K
4. Сверление верхнего фланца в соответствии с ISO 5211.
5. Испытание под давлением в соответствии с API598.
