Y-образные фильтры используются в коммерческих и промышленных целях, а также для систем центрального водоснабжения в пределах их технических характеристик. Они защищают системы от сбоев в работе и коррозионных повреждений в результате проникновения посторонних предметов, таких как сварочные швы, уплотнительные материалы, металлическая стружка, ржавчина и т. д. Это продлевает срок службы нижестоящей системы и предотвращает преждевременный выход из строя.
1. моделируя красивое, резервное отверстие для давления тела.
2. простой в использовании и быстрый. В соответствии с требованиями пользователя, чтобы закрыть винт на переходе на шаровой кран, выпускную дренажную трубу шарового клапана, чтобы вы не могли открыть крышку, сточные воды под давлением.
3. может в соответствии с требованиями пользователя обеспечить различную точность фильтрации сетки. Фильтр очистки легко меняется.
4. и конструкция жидкостного канала научная и разумная, сопротивление потоку меньше, больше трафика, общая площадь сетки в 3 ~ 4 раза превышает размер номинального диаметра.
5. телескопический может сделать установку более удобной разборки.

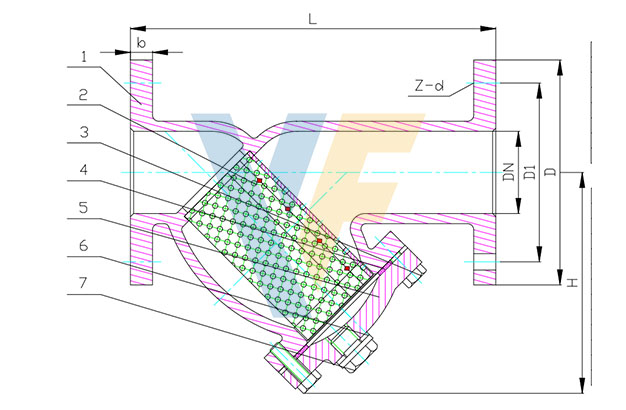

| DN | D | D1 | L | b | Z-d | H |
| φ50 | φ155 | φ120 | 220 | 20 | 4-φ19 | 154 |
| φ65 | φ175 | φ140 | 270 | 20 | 4-φ19 | 173 |
| φ80 | φ185 | φ150 | 290 | 22 | 8-φ19 | 195 |
| φ100 | φ210 | φ175 | 350 | 24 | 8-φ19 | 225 |
| φ125 | φ250 | φ210 | 390 | 26 | 8-φ23 | 268 |
| φ150 | φ280 | φ240 | 440 | 26 | 8-φ23 | 328 |
| φ200 | φ330 | φ290 | 540 | 30 | 12-φ23 | 425 |
| φ250 | φ400 | φ355 | 660 | 32 | 12-φ25 | 497 |
| φ300 | φ445 | φ400 | 770 | 32 | 16-φ25 | 564 |
| φ350 | φ490 | φ445 | 980 | 36 | 16-φ25 | 636 |
| φ400 | φ560 | φ510 | 1100 | 38 | 16-φ27 | 719 |
| φ450 | φ620 | φ565 | 1200 | 40 | 20-φ27 | 800 |
1.Конструкция и производство согласно KS B 1538.
2.Фланцевый конец согласно KS B 1511.
3.Испытание под давлением согласно KS B 1538.
