Y-образные фильтры используются в коммерческих и промышленных целях, а также для систем центрального водоснабжения в пределах их технических характеристик. Они защищают системы от сбоев в работе и коррозионных повреждений в результате проникновения посторонних предметов, таких как сварочные швы, уплотнительные материалы, металлическая стружка, ржавчина и т. д. Это продлевает срок службы нижестоящей системы и предотвращает преждевременный выход из строя.
1. моделируя красивое, резервное отверстие для давления тела.
2. простой в использовании и быстрый. В соответствии с требованиями пользователя, чтобы закрыть винт на переходе на шаровой кран, выпускную дренажную трубу шарового клапана, чтобы вы не могли открыть крышку, сточные воды под давлением.
3. может в соответствии с требованиями пользователя обеспечить различную точность фильтрации сетки. Фильтр очистки легко меняется.
4. и конструкция жидкостного канала научная и разумная, сопротивление потоку меньше, больше трафика, общая площадь сетки в 3 ~ 4 раза превышает размер номинального диаметра.
5. телескопический может сделать установку более удобной разборки.

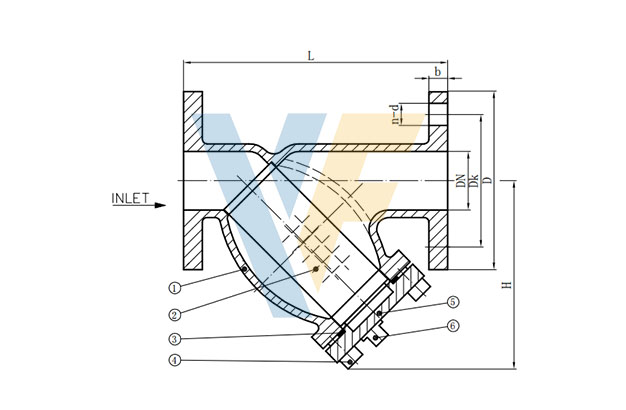

| DN | L | Dk | D | b | n-d | H |
| 2" | 225.4 | 121 | 152 | 16 | 4-19 | 161 |
| 2.5" | 273 | 140 | 178 | 17.5 | 4-19 | 183 |
| 3" | 292 | 152.5 | 190 | 19 | 4-19 | 219 |
| 4" | 352 | 190.5 | 229 | 24 | 8-19 | 238 |
| 5" | 416 | 216 | 254 | 23.8 | 8-22 | 279.3 |
| 6" | 470 | 241.3 | 279 | 25.4 | 8-22 | 315 |
| 8" | 543 | 298.5 | 343 | 28.6 | 8-22 | 400 |
| 10" | 660.4 | 362 | 406 | 30.2 | 12-25 | 482 |
| 12" | 762 | 432 | 483 | 31.8 | 12-25 | 564.6 |
| 14" | 949 | 476 | 533 | 35.0 | 12-29 | 744 |
| 16" | 1079.5 | 570 | 597 | 36.6 | 12-29 | 846 |
1.Дизайн и производство в соответствии с API598.
2.Лицом к лицу в соответствии с ANSI B16.10.
3.Сверление фланцев согласно ANSI B16.5.
4.Сверление верхнего фланца в соответствии с ANSI B16.5. 5. Испытание под давлением в соответствии с API598.
