Y-образные фильтры используются в коммерческих и промышленных целях, а также для систем центрального водоснабжения в пределах их технических характеристик. Они защищают системы от сбоев в работе и коррозионных повреждений в результате проникновения посторонних предметов, таких как сварочные швы, уплотнительные материалы, металлическая стружка, ржавчина и т. д. Это продлевает срок службы нижестоящей системы и предотвращает преждевременный выход из строя.
1. моделируя красивое, резервное отверстие для давления тела.
2. простой в использовании и быстрый. В соответствии с требованиями пользователя, чтобы закрыть винт на переходе на шаровой кран, выпускную дренажную трубу шарового клапана, чтобы вы не могли открыть крышку, сточные воды под давлением.
3. может в соответствии с требованиями пользователя обеспечить различную точность фильтрации сетки. Фильтр очистки легко меняется.
4. и конструкция жидкостного канала научная и разумная, сопротивление потоку меньше, больше трафика, общая площадь сетки в 3 ~ 4 раза превышает размер номинального диаметра.

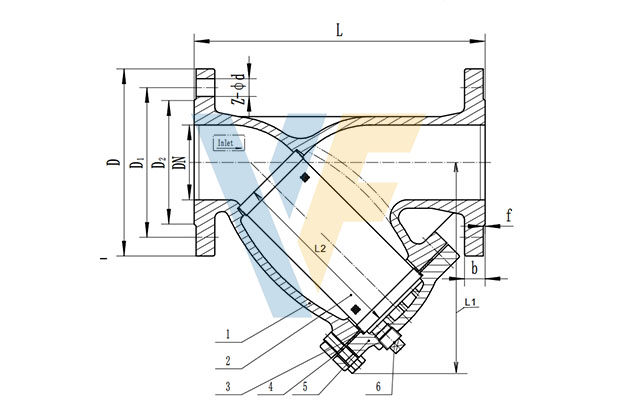

| DN | L | D | D1 | D2 | b-f | Z×Φd | L2 | L1 |
| 15 | 130 | Φ95 | Φ65 | Φ46 | 14-2 | 4-Φ14 | 43 | 66 |
| 20 | 150 | Φ105 | Φ75 | Φ56 | 16-2 | 4-Φ14 | 43 | 66 |
| 25 | 160 | Φ115 | Φ85 | Φ65 | 16-2 | 4-Φ14 | 49 | 75 |
| 32 | 180 | Φ140 | Φ100 | Φ76 | 18-2 | 4-Φ19 | 53 | 77 |
| 40 | 200 | Φ150 | Φ110 | Φ84 | 18-2 | 4-Φ19 | 67 | 90 |
| 50 | 230 | Φ165 | Φ125 | Φ99 | 20-2 | 4-Φ19 | 130 | 160 |
| 65 | 290 | Φ185 | Φ145 | Φ118 | 20-2 | 4-Φ19 | 160 | 194 |
| 80 | 310 | Φ200 | Φ160 | Φ132 | 22-2 | 8-Φ19 | 190 | 225 |
| 100 | 350 | Φ220 | Φ180 | Φ156 | 24-2 | 8-Φ19 | 230 | 270 |
| 125 | 400 | Φ250 | Φ210 | Φ184 | 26-2 | 8-Φ19 | 270 | 320 |
| 150 | 480 | Φ285 | Φ240 | Φ211 | 26-2 | 8-Φ23 | 320 | 373 |
| 200 | 600 | Φ340 | Φ295 | Φ266 | 30-2 | 12-Φ23 | 380 | 450 |
| 250 | 730 | Φ405 | Φ355 | Φ319 | 32-2 | 12-Φ28 | 440 | 525 |
| 300 | 850 | Φ460 | Φ410 | Φ370 | 32-2 | 12-Φ28 | 515 | 608 |
| 350 | 980 | Φ520 | Φ470 | Φ429 | 36-2 | 16-Φ28 | 570 | 661 |
| 400 | 1100 | Φ580 | Φ525 | Φ480 | 38-2 | 16-Φ31 | 640 | 739 |
1.Лицевая сторона согласно DIN EN 558-1.
2.Фланцевый конец согласно EN 1092-1.
3.Испытание под давлением согласно EN 12266-1.
