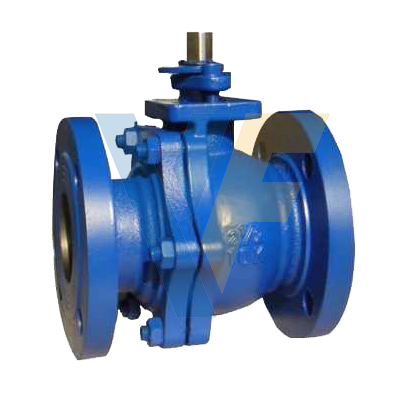

Шаровой кран с высокой платформой и фланцевая задвижка относятся к одному и тому же типу клапана. Отличие в том, что его замыкающая часть представляет собой сферу. Сфера вращается вокруг центральной линии корпуса клапана, открывая и закрывая клапан. Шаровые краны в основном используются в трубопроводах для перекрытия, распределения и изменения направления потока среды. Шаровой кран из двух частей и шаровой кран из трех частей широко используются в качестве нового типа клапана.
Материал корпуса: Чугун (FC200 или FCD400)
Материалы крышки: Чугун (FC200 или FCD400)
Мяч: SS420/SS304
Седло: ПТФЭ
Стержень: СС420/СС304
Торцевое соединение: фланцевое
1. Сохраняйте положение рукоятки клапана вращающимся.
2. Не может использоваться в качестве дросселя.
Шаровой кран механизма ременного привода должен быть установлен вертикально.
Принцип работы шарового крана с высокой платформой заключается в том, чтобы полагаться на любовь поворотного клапана, чтобы разблокировать или заблокировать клапан. Переключатель шарового крана легкий, маленький, может быть выполнен в крупном калибре, надежное уплотнение, простая конструкция, простота обслуживания, уплотнительная поверхность и сфера часто находятся в закрытом состоянии, их нелегко разъедать средой, широко используется в различных отраслях промышленности.
Шаровой кран с высокой платформой в основном используется для перекрытия, распределения и изменения направления потока среды в трубопроводе. Шаровой кран - это новый тип клапана, широко используемый в последние годы.

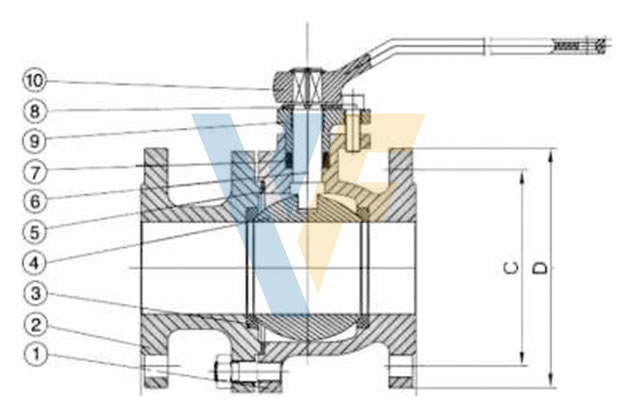

| Norminal | 10k | 16k | ||||
| diameter | L | C | D | L | C | D |
| 15 | 108 | 70 | 95 | 108 | 70 | 95 |
| 20 | 117 | 75 | 100 | 117 | 75 | 100 |
| 25 | 127 | 90 | 125 | 127 | 90 | 125 |
| 32 | 140 | 100 | 135 | 140 | 100 | 135 |
| 40 | 165 | 105 | 140 | 165 | 105 | 140 |
| 50 | 178 | 120 | 155 | 178 | 120 | 155 |
| 65 | 190 | 140 | 185 | 190 | 140 | 185 |
| 80 | 203 | 150 | 210 | 203 | 160 | 200 |
| 100 | 229 | 175 | 250 | 229 | 185 | 225 |
| 150 | 394 | 240 | 280 | 394 | 260 | 305 |
| 200 | 457 | 290 | 330 | 457 | 305 | 350 |
| 250 | 553 | 355 | 400 | 553 | 380 | 430 |
1. Дизайн и производство в соответствии с JIS B2002
2. Лицом к лицу в соответствии с JIS B2002 Series 6.
3. Сверление фланцев в соответствии с JIS B2212-1999.
