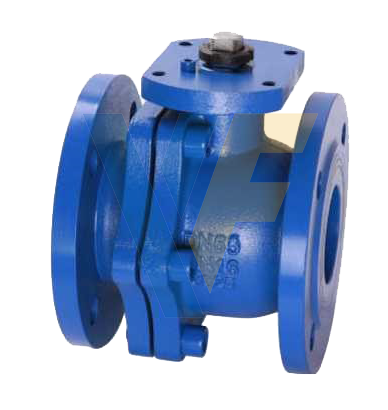

Шаровой кран с высокой платформой и фланцевая задвижка относятся к одному и тому же типу клапана. Отличие в том, что его замыкающая часть представляет собой сферу. Сфера вращается вокруг центральной линии корпуса клапана, открывая и закрывая клапан. Шаровые краны в основном используются в трубопроводах для перекрытия, распределения и изменения направления потока среды. Шаровой кран из двух частей и шаровой кран из трех частей широко используются в качестве нового типа клапана.
Материал корпуса: GG25, ковкий чугун GGG40, GGG50
Материалы крышки: GG25, ковкий чугун GGG40, GGG50
Мяч: SS420/SS304
Седло: ПТФЭ
Стержень: СС420/СС304
Торцевое соединение: фланцевое
1. Сохраняйте положение рукоятки клапана вращающимся.
2. Не может использоваться в качестве дросселя.
Шаровой кран механизма ременного привода должен быть установлен вертикально.
Принцип работы шарового крана с высокой платформой заключается в том, чтобы полагаться на любовь поворотного клапана, чтобы разблокировать или заблокировать клапан. Переключатель шарового крана легкий, маленький, может быть выполнен в крупном калибре, надежное уплотнение, простая конструкция, простота обслуживания, уплотнительная поверхность и сфера часто находятся в закрытом состоянии, их нелегко разъедать средой, широко используется в различных отраслях промышленности. Шаровой кран с высокой платформой в основном используется для перекрытия, распределения и изменения направления потока среды в трубопроводе. Шаровой кран - это новый тип клапана, широко используемый в последние годы.

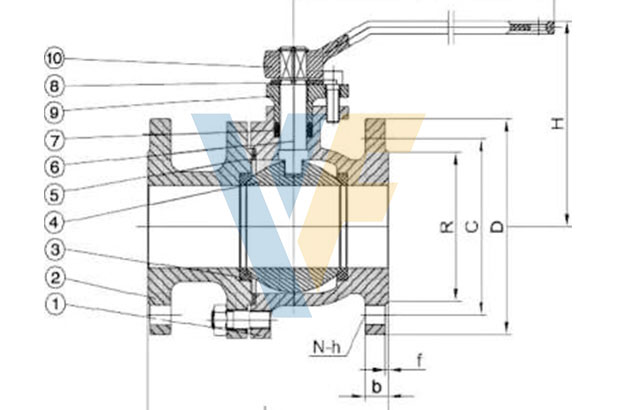

| Norminal diameter | L | H | W | D2 | D1 | D | b | n-b |
| 15 | 115 | 78 | 130 | 45 | 65 | 95 | 14 | 4-014 |
| 20 | 120 | 113 | 160 | 58 | 75 | 105 | 16 | 4-4)14 |
| 25 | 125 | 107 | 160 | 68 | 85 | 115 | 16 | 4-4)14 |
| 32 | 130 | 113 | 160 | 78 | 105 | 140 | 18 | 4-4)18 |
| 40 | 140 | 130 | 250 | 88 | 110 | 150 | 18 | 4-4)18 |
| 50 | 150 | 146 | 250 | 102 | 125 | 165 | 20 | 4-4)18 |
| 65 | 170 | 176 | 350 | 122 | 145 | 185 | 20 | 4-4)18 |
| 80 | 180 | 222 | 350 | 138 | 160 | 200 | 22 | 8-4)18 |
| 100 | 190 | 222 | 400 | 158 | 180 | 220 | 24 | 8-4)18 |
| 125 | 325 | 257 | 750 | 188 | 210 | 250 | 26 | 8-4)18 |
| 150 | 350 | 275 | 850 | 212 | 240 | 285 | 28 | 8-4)23 |
| 200 | 400 | 400 | 1200 | 268 | 295 | 340 | 30 | 12-4)23 |
1. Дизайн и производство в соответствии с DIN3357
2. Лицом к лицу в соответствии с DIN3202
3. Сверление фланцев согласно DIN2533
4. Испытание под давлением в соответствии с DIN3230
