Фланцевая ножевая затворная заслонка, ее открывающая и закрывающая часть представляет собой затвор, направление движения затвора перпендикулярно направлению жидкости, а среда разрезается затвором в форме лезвия, который может резать волокнистые материалы. Двунаправленная или однонаправленная конструкция, упругое седло или металлическое седло, неподъемный шток или выдвижной шток опционально.
Материалы седла: NBR, EPDM, VITON, PTFE
Материалы дисков: ковкий чугун, WCB, CF8, CF8M
Материалы штока: 2Cr13, SS410, SS304, SS316
Концевое соединение: вафля
ручное, червячное, пневматическое, электромоторное
1. Длина конструкции короткая, с небольшим пространством для установки.
2. Легкий вес, простота установки и обслуживания.
3. Низкое рабочее давление, относительно безопасно
4.Не легко накапливать мусор и удобно использовать

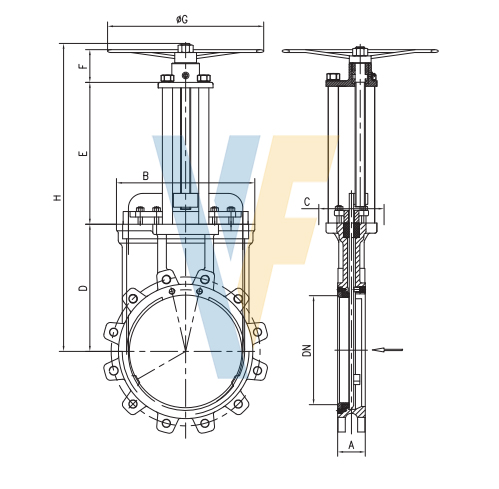

| РАЗМЕР | A | B | C | D | E | F | G | H | |
| DN | IN | ||||||||
| 300 | 12" | 76 | 381 | 160 | 350 | 104 | 105 | 400 | 860 |
| 250 | 10" | 70 | 335 | 140 | 300 | 355 | 105 | 350 | 760 |
| 200 | 8" | 70 | 271 | 130 | 235 | 302 | 105 | 300 | 645 |
| 150 | 6" | 57 | 216 | 130 | 185 | 245 | 87 | 280 | 520 |
| 125 | 5” | 57 | 192 | 120 | 160 | 215 | 87 | 250 | 465 |
| 100 | 4" | 51 | 163 | 106 | 138 | 192 | 85 | 200 | 415 |
| 80 | 3” | 51 | 175 | 106 | 121 | 168 | 85 | 200 | 375 |
| 65 | 2 1/2” | 48 | 155 | 106 | 115 | 147 | 85 | 180 | 350 |
| 50 | 2" | 48 | 135 | 106 | 100 | 129 | 85 | 180 | 315 |
