Стандарт DIN Герметичный запорный клапан применяется для различных условий работы трубопроводов, таких как нефтяная, химическая промышленность, фармацевтика, удобрения, энергетика и т. Д., При номинальном давлении PN1,6-40 МПа и рабочей температуре при -20 - 350°C, который используется для отключения или подключения к трубопроводу среды.
1.В гайке штока используется материал из алюминиевой бронзы. Большой клапан оснащен упорным подшипником, чтобы его можно было легко открыть. гибко.
2.Крышка на болтах, конструкция подъемного штока.
3.Двухкомпонентная конструкция сальниковой набивки во избежание засорения штока из-за сдавливания.
4.Гибкая графитовая набивка для надежного уплотнения.
5.Конструкция верхнего уплотнения для обеспечения надежного уплотнения и герметизации при полностью открытом клапане (замена уплотнения под давлением не рекомендуется).
6.Работа: маховик, червячное колесо, пневматический привод и электрический привод.

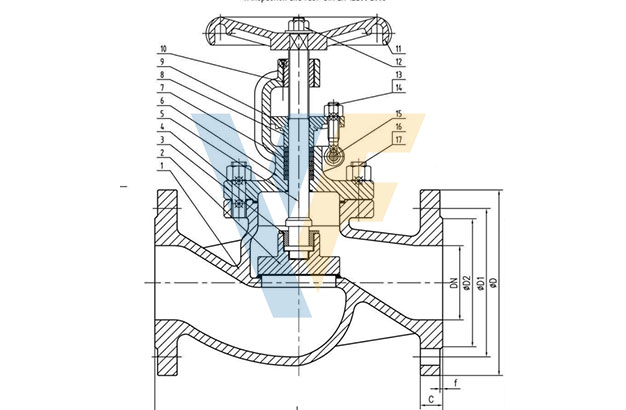

| Size | Main Dimension(mm) | |||||||
| PN | DN | L | D | D1 | D2 | C | f | n×φd |
| 16 | 15 | 130 | 95 | 65 | 45 | 16 | 2 | 4×14 |
| 16 | 20 | 150 | 105 | 75 | 58 | 18 | 2 | 4×14 |
| 16 | 25 | 160 | 115 | 85 | 68 | 18 | 2 | 4×14 |
| 16 | 32 | 180 | 140 | 100 | 78 | 18 | 2 | 4×18 |
| 16 | 40 | 200 | 150 | 110 | 88 | 18 | 2 | 4×18 |
| 16 | 50 | 230 | 165 | 125 | 102 | 18 | 2 | 4×18 |
| 16 | 65 | 290 | 185 | 145 | 122 | 18 | 2 | 8×18 |
| 16 | 80 | 310 | 200 | 160 | 138 | 20 | 2 | 8×18 |
| 16 | 100 | 350 | 220 | 180 | 158 | 20 | 2 | 8×18 |
| 16 | 125 | 400 | 250 | 210 | 188 | 22 | 2 | 8×18 |
| 16 | 150 | 480 | 285 | 240 | 212 | 22 | 2 | 8×22 |
| 16 | 200 | 600 | 340 | 295 | 268 | 24 | 2 | 12×22 |
| 16 | 250 | 730 | 405 | 355 | 320 | 26 | 2 | 12×26 |
| 16 | 300 | 850 | 460 | 410 | 378 | 28 | 2 | 12×26 |
| 16 | 350 | 980 | 520 | 470 | 428 | 30 | 2 | 16×26 |
| 16 | 400 | 1100 | 580 | 525 | 490 | 32 | 2 | 16×30 |
1.Конструкция и производство в соответствии с DIN EN13709:2003.
2.Лицом к лицу в соответствии с DIN EN588-1:1995.
3.Концевой фланец в соответствии с DIN EN1092-1:2002.
4.Испытание под давлением в соответствии с DIN EN12266:2003.
