Резиновый компенсатор Yifa single shpere использует высококачественные компенсаторы, изготовленные по индивидуальному заказу, с разъемными или фиксированными стальными опорными фланцами. Полнопроходные фланцы составляют единое целое с корпусом соединения и просверлены, чтобы соответствовать схеме болтов соединительных фланцев трубопровода. Резина: BR, EPDM, NBR и т. д. Фланцы: литая сталь или углеродистая сталь, оцинкованная A105, просверленные в соответствии со стандартами EN, ANSI, AWWA, JIS или любого другого размера. Для вакуумных применений встроено внутреннее вакуумное кольцо.
Резиновый компенсатор Yifa с одним шпере может поглощать вибрацию, шум и удары. Звук, распространяющийся в осевом направлении через компенсаторы, сразу останавливается. ... Простота установки, легкость удаления. ... Более высокая прочность на разрыв. ... Широкий спектр услуг. ... Доступны большие движения. ... Подходит для всасывания и доставки.

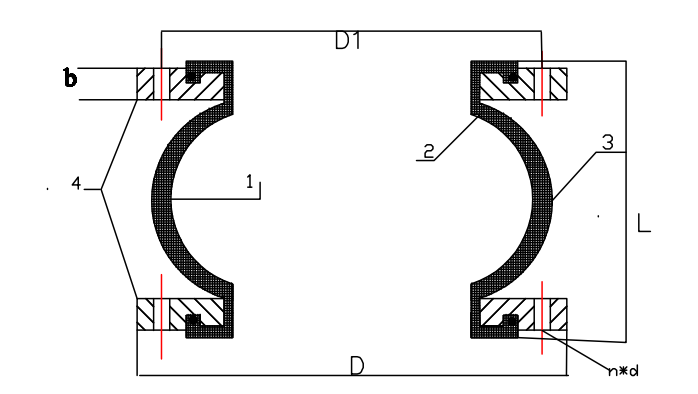

| Размер | Давление | Наружный диаметр/D | Центральное расстояние /DI | n*d | фланец/b | Длина/L |
| DN32 | PN16 | 140mm | 100mm | 4x18mm | 14mn | 95mm |
| DN40 | PN16 | 150mm | 110mm | 4x18mm | 16mn | 95mm |
| DN50 | PN16 | 165mm | 125mm | 4x18mm | 18mn | 105mm |
| DN65 | PN16 | 185mm | 145mm | 4x18mm | 18mn | 115mm |
| DN80 | PN16 | 200mm | 160mm | 8x18mm | 20nm | 135nm |
| DN100 | PN16 | 220mm | 180mm | 8x18mm | 20mm | 150mm |
| DN125 | PN16 | 249mm | 210mm | 8x18mm | 21mm | 165mm |
| DN150 | PN16 | 285mm | 240mm | 8x22mm | 22mm | 180mm |
| DN200 | PN16 | 340mm | 295mm | 12*22mm | 24mm | 210mm |
| DN250 | PN16 | 405mm | 355nm | 12*26mm | 26mm | 230mm |
| DN300 | PN16 | 460mm | 410mm | 12*26mm | 26mm | 245mm |
| DN350 | PN16 | 520mm | 470mm | 16x26mm | 28mm | 255mm |
| DN400 | PN16 | 580mm | 525nm | 16x30mm | 30mm | 255mm |
| DN450 | PN16 | 640mm | 585mn | 20x30mm | 32mm | 255mm |
| DN500 | PN16 | 712mm | 650mm | 20x33mm | 36mm | 255mm |
| DN600 | PN16 | 840mm | 770mm | 20x36mm | 40mm | 260mm |
| Рабочее давление | 1.6MPa (16kg f/cm2) | Угол отклонения | (a1+a2)45 |
| Давление взрыва | 4.8MPa (48kg f/cm2) | Вакуум | 53.3KPa(400mmHg) |
| Применимая температура | -15--80 градусов, для особых требований может достигать -30--+140 градусов | ||
| СМИ | Воздух, сжатый воздух, вода, морская вода, горячая вода, масло, кислота и щелочь |
