Резиновый компенсатор с двойной сферой также называется резиновым компенсатором с двойным шаром, компенсатором с двойным сильфоном, гибким соединением с двойной сферой, резиновым компенсатором с двойной сферой и т. Д. Он имеет две сферы, по сравнению с резиновым компенсатором с одной сферой, он имеет большую длину установки, больше компенсационная способность.
Двухсферный резиновый компенсатор также состоит из фланца, кольца под давлением, ключевой рамы, внутреннего и внешнего резинового слоя. Резиновый материал обычно представляет собой EPDM, материал фланца обычно представляет собой оцинкованную углеродистую сталь, стандарт фланца обычно составляет ANSI 150LB, JIS 10K, DIN PN16 и т. Д. Рабочее давление обычно составляет PN16, номинальный размер обычно составляет от DN25 до DN3000. Рабочая температура обычно составляет от -15 до +80 градусов Цельсия. Самая большая характеристика по-прежнему снижает вибрацию и шум трубопровода, защищает трубы и продлевает срок службы трубы!

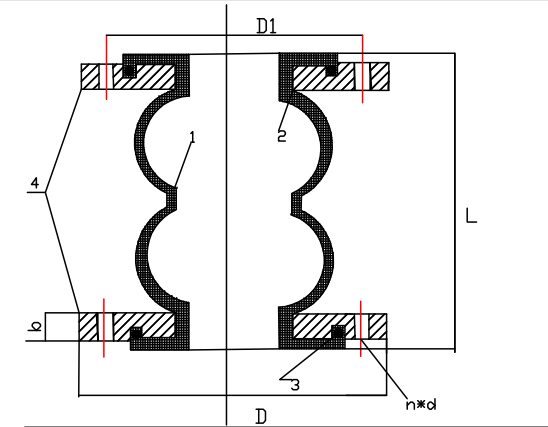

| Размер | Давление | D | D1 | n*d | b | L |
| DN32 | PN16 | 140mm | 100mm | 4*18mm | 14mm | 165mm |
| DN40 | PN16 | 150mm | 110mm | 4*18mm | 16mm | 165mm |
| DN50 | PN16 | 165mm | 125mm | 4*18mm | 18mm | 165mm |
| DN65 | PN16 | 185nm | 145nm | 4*18mm | 18mm | 170mm |
| DN80 | PN16 | 200mm | 160mm | 8*18mm | 20mm | 175mm |
| DN100 | PN16 | 220mm | 180mm | 8*18mm | 20mm | 225mm |
| DN125 | PN16 | 249mm | 210mm | 8*18mm | 21mm | 225mm |
| DN150 | PN16 | 285mm | 240mn | 8*22mm | 22mm | 225mm |
| DN200 | PN16 | 340mm | 295mm | 12*22mm | 24mm | 325mm |
| DN250 | PN16 | 405mn | 355mm | 12*26mm | 26mm | 325mm |
| DN300 | PN16 | 460mm | 410mm | 12*26mm | 26nm | 325mm |
| DN350 | PN16 | 520nm | 470mm | 16*26mm | 28mm | 350mm |
| DN400 | PN16 | 580mm | 525mm | 16*30mm | 30mm | 350mm |
| DN450 | PN16 | 640mm | 585mm | 20*30mm | 32mm | 350mm |
| DN500 | PN16 | 712mm | 650mm | 20*33mm | 36mm | 350mm |
| DN600 | PN16 | 840mm | 770mm | 20*36mm | 40mm | 400mm |
| Рабочее давление | PN16 |
| Испытательное давление | PN24 |
| Давление взрыва | PN48 |
| Применимая температура | -15~+120 celsius degree |
| Применимые носители | Воздух, сжатый воздух, вода, морская вода, горячая вода, масло, кислоты и щелочи и т. д. |
