Резиновый компенсатор с двойной сферой также называется резиновым компенсатором с двойным шаром, компенсатором с двойным сильфоном, гибким соединением с двойной сферой, резиновым компенсатором с двойной сферой и т. Д. Он имеет две сферы, по сравнению с резиновым компенсатором с одной сферой, он имеет большую длину установки, больше компенсационная способность.
Двухсферный резиновый компенсатор также состоит из фланца, кольца под давлением, ключевой рамы, внутреннего и внешнего резинового слоя. Резиновый материал обычно представляет собой EPDM, материал фланца обычно представляет собой оцинкованную углеродистую сталь, стандарт фланца обычно составляет ANSI 150LB, JIS 10K, DIN PN16 и т. Д. Рабочее давление обычно составляет PN16, номинальный размер обычно составляет от DN25 до DN3000. Рабочая температура обычно составляет от -15 до +80 градусов Цельсия. Самая большая характеристика по-прежнему снижает вибрацию и шум трубопровода, защищает трубы и продлевает срок службы трубы!

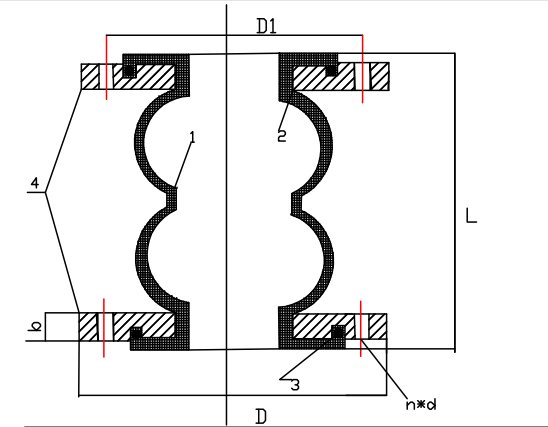

| Размер | Давление | D | D1 | n*d | b | L |
| DN32 | 10K | 135mm | 100mm | 4*19mm | 16mm | 165mm |
| DN40 | 10K | 140mm | 105mm | 4*19mm | 16mm | 165mm |
| DN50 | 10K | 155mm | 120mm | 4*19mm | 16mm | 165mm |
| DN65 | 10K | 175mm | 140mm | 4*19mm | 18mm | 170mm |
| DN80 | 10K | 185mm | 150mm | 8*19mm | 18mm | 175mm |
| DN100 | 10K | 210mm | 175mm | 8*19mm | 18mm | 225mm |
| DN125 | 10K | 250mm | 210mm | 8*23mm | 20mm | 225mm |
| DN150 | 10K | 280mm | 240mm | 8*23mm | 22mm | 225mm |
| DN200 | 10K | 330mm | 290mm | 12*23mm | 22mm | 325mm |
| DN250 | 10K | 400mm | 355mm | 12*25mm | 24mm | 325mm |
| DN300 | 10K | 445mm | 400mm | 16*25mm | 24mm | 325mm |
| DN350 | 10K | 490mm | 445mm | 16*25mm | 26mm | 350mm |
| DN400 | 10K | 560mm | 510mm | 16*27mm | 28mm | 350mm |
| DN450 | 10K | 620mm | 565mm | 20*27mm | 30mm | 350mm |
| DN500 | 10K | 675mm | 620mm | 20*27mm | 30mm | 350mm |
| DN600 | 10K | 795mm | 730mm | 24*33mm | 32mm | 400mm |
| Рабочее давление | PN16 |
| Испытательное давление | PN24 |
| Давление взрыва | PN48 |
| Применимая температура | -15~+120 celsius degree |
| Применимые носители | Воздух, сжатый воздух, вода, морская вода, горячая вода, масло, кислоты и щелочи и т. д. |
