Двухфланцевый обратный клапан с двумя пластинами используется для трубопроводов в промышленности, для защиты окружающей среды, для очистки воды, для слива высотных зданий. Это может предотвратить обратный поток среды. Он использует способ соединения вафельного типа с двумя полукруглыми дисками и сбрасывается под действием силы пружины, уплотняющая поверхность может быть из резины или износостойких материалов, широко используемая и надежная герметизация.
1.Клапан является энергосберегающим продуктом, изготовленным на основе передовой зарубежной технологии и в соответствии с соответствующими международными стандартами.
2.Этот продукт отличается превосходными удерживающими характеристиками, высокой безопасностью и надежностью, а также низким сопротивлением.
3.Подходит для систем в нефтяной, химической, пищевой, медицинской, текстильной, бумажной, водопроводно-канализационной, металлургической, энергетической и легкой промышленности и т. д.

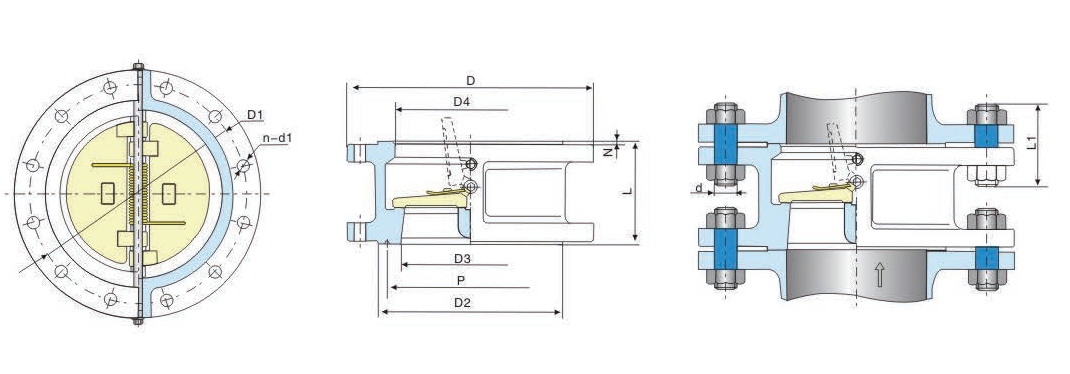

| Давление | Размер | Размеры (mm) | ||||||||
| (mm) | L | D | D1 | D2 | D3 | D4 | n | d1 | N | |
| PN10 | 200 | 127 | 340 | 295 | 266 | 203 | 210 | 8 | 23 | 3 |
| 250 | 146 | 395 | 350 | 319 | 254 | 266 | 12 | 23 | 3 | |
| 300 | 181 | 445 | 400 | 370 | 305 | 310 | 12 | 23 | 4 | |
| 350 | 184 | 505 | 460 | 429 | 350 | 355 | 16 | 23 | 4 | |
| 400 | 191 | 565 | 515 | 480 | 400 | 405 | 16 | 25 | 4 | |
| 450 | 203 | 615 | 565 | 530 | 450 | 455 | 20 | 25 | 4 | |
| 500 | 219 | 670 | 620 | 582 | 500 | 505 | 20 | 25 | 4 | |
| 600 | 222 | 780 | 725 | 682 | 600 | 605 | 20 | 30 | 5 | |
| 700 | 305 | 895 | 840 | 794 | 695 | 700 | 24 | 30 | 5 | |
| 800 | 305 | 1015 | 950 | 901 | 796 | 800 | 24 | 34 | 5 | |
| 900 | 368 | 1115 | 1050 | 1001 | 898 | 903 | 28 | 34 | 5 | |
| 1000 | 432 | 1230 | 1160 | 1112 | 976 | 985 | 28 | 34 | 5 | |
| 1200 | 524 | 1455 | 1380 | 1328 | 1200 | 1205 | 32 | 41 | 5 | |
Конструкция клапана: API 609
Испытание под давлением: API 598
Фланцевый конец: ANSI B16.1 class125, BS4504 PN10/PN16, DIN2501 PN10/PN16
