Поворотный обратный клапан монтируется с диском, который качается на шарнире или валу. Диск откидывается от седла, чтобы обеспечить прямой поток, а когда поток останавливается, диск поворачивается обратно на седло, блокируя обратный поток. Вес диска и обратный поток влияют на характеристики запирания клапана.
Чугунные поворотные обратные клапаны Yifa разработаны с акцентом на легкий доступ для обслуживания. Отвинтив несколько болтов, крышку в сборе, включая шарнир и диск, можно снять с корпуса и выполнить техническое обслуживание.

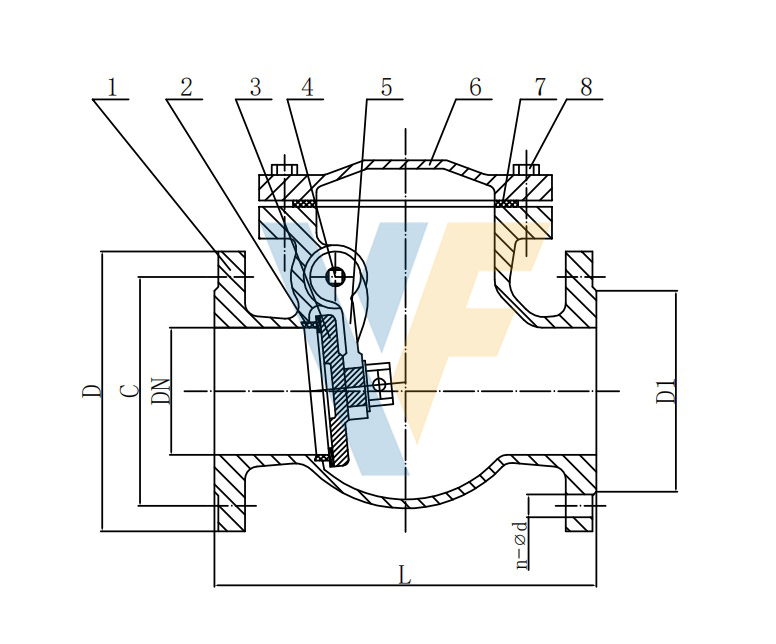

| DN | L | D | C | D1 | n-φd | ||||
| PN10 | PN16 | PN10 | PN16 | PN10 | PN16 | PN10 | PN16 | ||
| DN50 | 200 | 165 | 165 | 125 | 125 | 102 | 102 | 4-φ19 | 4-φ19 |
| DN65 | 240 | 185 | 185 | 145 | 145 | 122 | 122 | 4-φ19 | 4-φ19 |
| DN80 | 260 | 200 | 200 | 160 | 160 | 138 | 138 | 8-φ19 | 8-φ19 |
| DN100 | 300 | 220 | 220 | 180 | 180 | 158 | 158 | 8-φ19 | 8-φ19 |
| DN125 | 350 | 250 | 250 | 210 | 210 | 184 | 184 | 8-φ19 | 8-φ19 |
| DN150 | 400 | 285 | 285 | 240 | 240 | 212 | 212 | 8-φ23 | 8-φ23 |
| DN200 | 500 | 340 | 340 | 295 | 295 | 268 | 268 | 8-φ23 | 12-φ23 |
| DN250 | 600 | 405 | 405 | 350 | 355 | 320 | 320 | 12-φ23 | 12-φ28 |
| DN300 | 700 | 460 | 460 | 400 | 410 | 370 | 370 | 12-φ23 | 16-φ28 |
| DN350 | 800 | 520 | 520 | 460 | 470 | 429 | 429 | 16-φ23 | 16-φ28 |
| DN400 | 900 | 580 | 580 | 515 | 525 | 480 | 480 | 16-φ28 | 16-φ30 |
1. Дизайн: БС 5153/ЭН 12334/МС СП-71
2. Уровень давления: PN10-16-25
3. Лицом к лицу: BS 5153, EN 558.1-10, DIN3202-F6, ANSI B 16.10
4. Фланец: БС ЭН 1092-2/ БС 4504/ДИН2502/АНСИ Б 16,5
5. Тестирование: BS 6755 EN12666-1 API 598.
