Шаровой обратный клапан представляет собой разновидность обратного клапана с многошаровой, многоканальной, многоконусной перевернутой структурой потока, которая в основном состоит из переднего и заднего корпусов клапана, резиновых шариков и конусов. Его принцип работы: резиновый шарик катится в крышке шара на короткий ход, чтобы открыть и закрыть клапан. Когда водяной насос запускается, вода под действием давления открывает резиновый шарик, так что резиновый шарик катится вправо. Конус в корпусе заднего клапана фиксирует свое положение, и обратный клапан открывается; после остановки насоса из-за давления в трубопроводной системе Противодавление воды заставляет резиновый шарик катиться к переднему корпусу клапана с левой стороны, чтобы закрыть обратный клапан.
(1) Долгий срок службы, стабильная работа, безопасная и надежная, а также хорошая герметичность;
(2) Коэффициент аэродинамического сопротивления небольшой. Поскольку это сферический клапан, вода проходит почти прямо через корпус клапана;
(3) Эффект амортизации хороший, а требования к качеству воды не строгие.

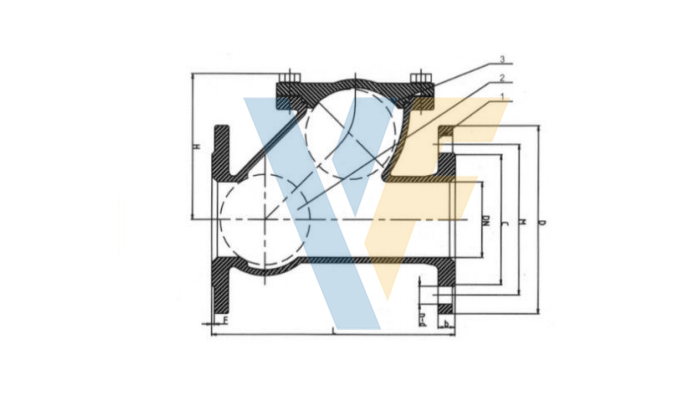

| DN | L | D | C | M | B | F | n-d |
| 50 | 200 | 165 | 102 | 125 | 19 | 3 | 4-19 |
| 65 | 240 | 185 | 122 | 145 | 19 | 3 | 4-19 |
| 80 | 280 | 200 | 138 | 160 | 19 | 3 | 8-19 |
| 100 | 300 | 220 | 158 | 180 | 19 | 3 | 8-19 |
| 125 | 350 | 250 | 188 | 210 | 19 | 3 | 8-19 |
| 150 | 400 | 285 | 212 | 240 | 19 | 3 | 8-23 |
| 200 | 500 | 340 | 268 | 295 | 20 | 3 | 12-23 |
| 250 | 600 | 395 | 320 | 355 | 22 | 3 | 12-28 |
| 300 | 700 | 445 | 378 | 410 | 24.5 | 4 | 12-28 |
Размер фланца: ГБ/T17241.6
Стандарт испытаний и проверок: GB/T 13927
